상수위제어 영구배수공법

1. 정의

상수위제어 영구배수공법은 기초저면에 배수층을 설치하고, 수직 관을 통해 지하수위를 부력안정선 부근의 일정 수위로 유지 하여 부력과 지반침하, 유지관리비를 줄이는 부상·배수 공법입니다.

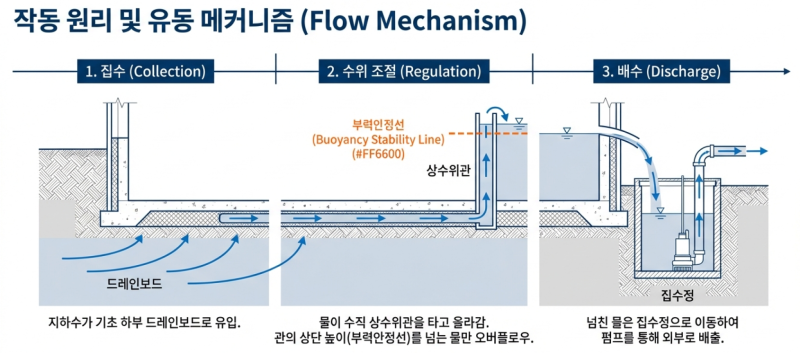

2. 개념 및 기본 구성

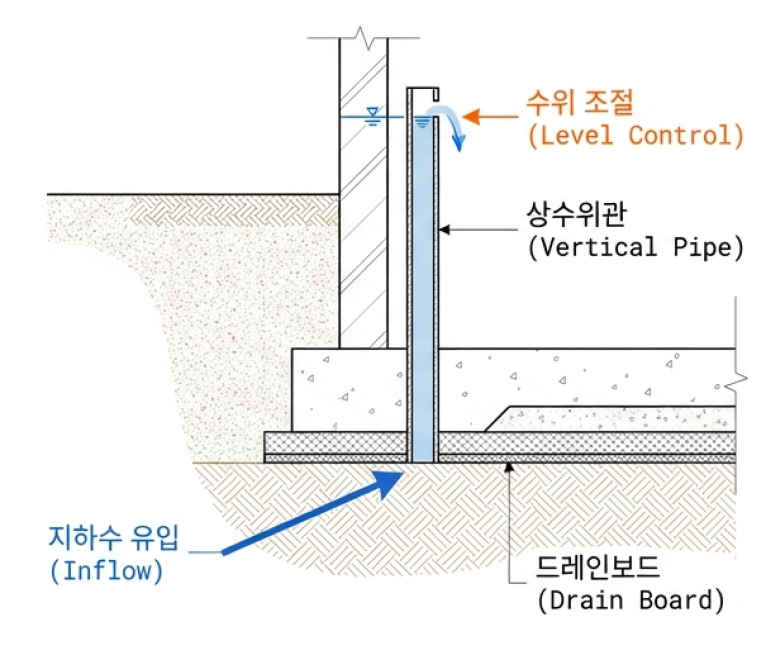

• 기초저면 드레인보드 설치 후 지하수 집수
• 배수판 주변 수직 상수위관 설치
• 지하수 상하방향 유동 유도
• 집수정과 연계된 배수펌프로 지하수 배출
• 상수위관 상단고 기초저면 부근 수위 일정하게 제어

3. 상수위제어 + 영구배수의 특징

• 상수위제어
• 구조물 부력안정선 높이 내 상단 개방 연직관 배치
• 양압수두 조절
• 구조물 부상 방지
• 지하수위 변동 최소화

• 영구배수
• 드레인보드·집수정·펌프 통한 지속 배수
• 락앵커 대비 시공 간편
• 공사비 저렴
• 장점
• 기초 두께 절감
• 균열 및 누수 방지
• 구조적 안정성 및 사용성 향상
• 주변 지반침하 최소화
• R/A 공법 대비 70~90% 비용 절감 가능
• 단점 및 보완
• 지속적 펌핑 전기·하수도 사용료 등 유지비 발생
• 유입량 많을수록 유지비 증가
• 부직포 막힘 시 배수 저하 및 부상 위험 존재
• 눈막힘 감지·역세척 시스템으로 보완 필요
• 상수위관 설치고
• 기초 두께, 심도, 지하수위, 유입량 등 고려
• 부력안정선 내에서 결정
• 유지관리
• 펌프와 계측(수위, 양압) 통한 상시 모니터링
• 부직포 막힘 발생 시 역세척 등 기능 회복
• 전면 배수와 상수위 제어 영구배수공법 비교

4. 설계·시공 시 유의점
