철골의 내화피복 검사방법

1. 개요

철골의 내화피복은 화재 시 강재의 온도 상승을 방지하여 건축물의 구조적 안전성을 유지하기 위해 설계도서에 명시된 재료를 철골 부재에 피복하는 공사입니다. 내화피복 공법은 크게 도장, 습식, 건식, 합성 공법으로 구분되며, 각 공법에 따라 재료의 두께, 밀도, 부착강도 등에 대한 철저한 품질 검사가 필수적입니다.

2. 주요 검사항목

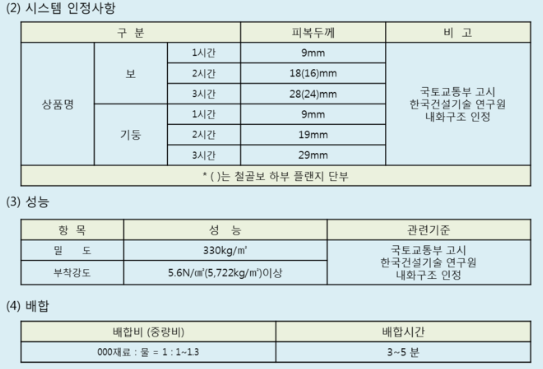

• 두께
• 내화성능 확보를 위한 가장 핵심적인 요소
• 설계된 피복 두께의 준수 여부 확인
• 밀도
• 피복재의 단위 부피당 질량 측정
• 재료의 균질성과 단열 성능 검증
• 피복재의 부착강도 확인
• 기타 검사항목
• 열전도율, 불연성, 배합비율 및 배합시간 등

3. 공법별 세부 검사방법

미장 및 뿜칠공법

• 시공 중 검사
• 시공 면적 5㎡당 1개소 단위
• 핀(Pin) 등을 사용하여 두께 실시간 확인
• 시공 후 검사
• 시공이 완료 후 코어 채취
• 실제 두께와 비중 정밀 측정
• 검사 빈도
• 각 층마다 또는 바닥면적 1,500㎡마다 부위별 1회(5개 코어) 실시
• 1,500㎡ 미만인 경우에도 2회 이상 실시

조적·붙임·멤브레인 공법

• 반입 시 검사
• 재료의 두께 및 비중 직접 확인
• 각 층마다 또는 바닥면적 1,500㎡마다 1회(3개 샘플) 실시
• 소규모 건축물 최소 2회 이상 점검
• 바탕 처리 후 부착력 확보
• 피복 전 강재면의 들뜬 녹, 기름, 먼지 등의 이물질 완전히 제거
• 환경 조건
• 상대습도 70% 초과 시 강재 부식 위험 존재
• 시공 시 습도 관리 유의
• 불합격 시 조치
• 덧뿜칠 보수
• 전체를 재시공
• 양생 관리
• 시멘트계 내화재의 경우 급격한 건조 방지
• 제조업체의 권장사항 따라 양생
