PF(Point Foundation) 공법

I. 정의

PF공법이란 연약지반 토사에 친환경 고화재(바인더)를 주입하고 교반하여 지중에 Head, Cone, Tail 형태의 구근(Bulb)을 동시에 형성하는 지반 개량형 기초 공법입니다. 중·저층 건축물이나 지하 주차장 등에서 지내력 확보와 침하 제어를 목적으로 널리 사용됩니다.

II. PF공법의 지지 메커니즘 및 개념도

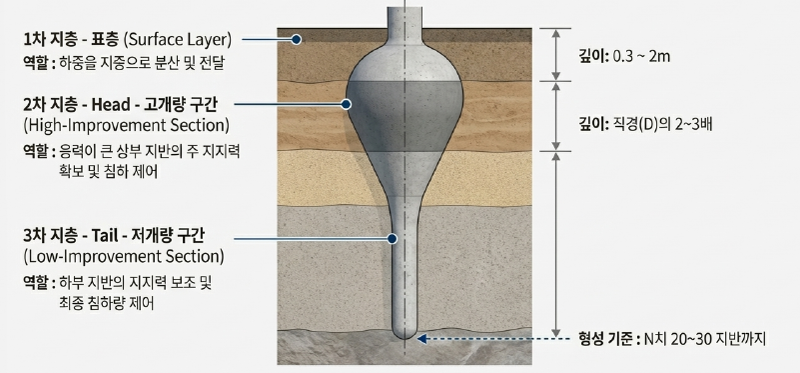

1. 개념도

2. 3단계 지지 메커니즘

3단계 지지 메커니즘

구분구성지지 방식 및 특징
1차 지층표층하중을 지중으로 분산시켜 전달 (깊이 0.3~2m)
2차 지층Head고개량 구간. 응력이 큰 상부 지반의 지지력 확보 및 침하 제어 (직경의 2~3배 깊이)
3차 지층Tail저개량 구간. 하부 지반의 지지력 보조 및 침하량 최종 제어 (N치 20~30 지반까지)

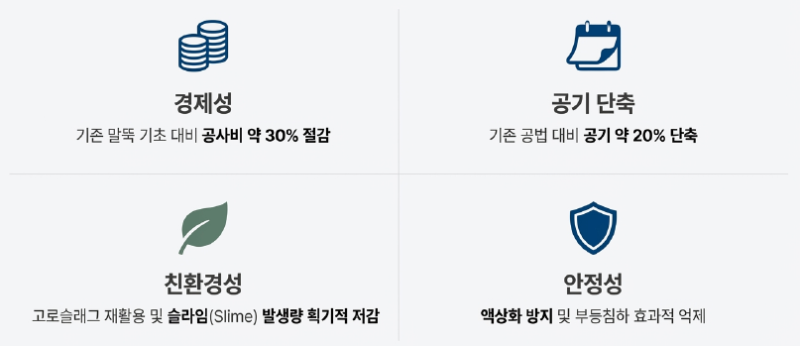

III. PE공법 적용 시 핵심 가치

  • 경제성 및 공기 단축
  • 기존 말뚝 기초 대비 공사비 약 30% 절감
  • 공기 약 20% 단축 효과
  • 구조적 효율성
  • 하중 분산 효과
  • 상부 바닥 슬래브(Slab) 두께 감소
  • 친환경성
  • 고로슬래그(Slag) 재활용 고화재 사용
  • 슬라임(Slime) 발생량 저감에 따른 친환경적 공법
  • 범용성
  • 중·저층 건축물, 지하 주차장, 공장 등 다양한 현장에 적용
  • 안정성
  • 지반 개량에 의한 액상화 현상 방지
  • 하부층의 부등침하 억제

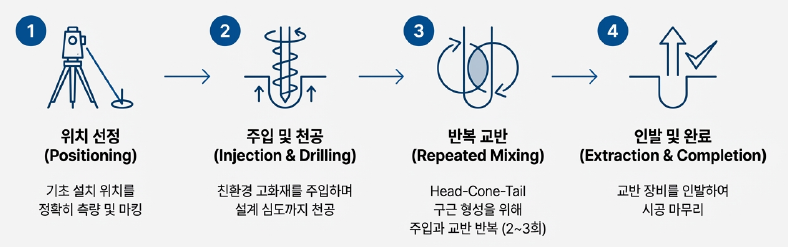

IV. 시공 순서

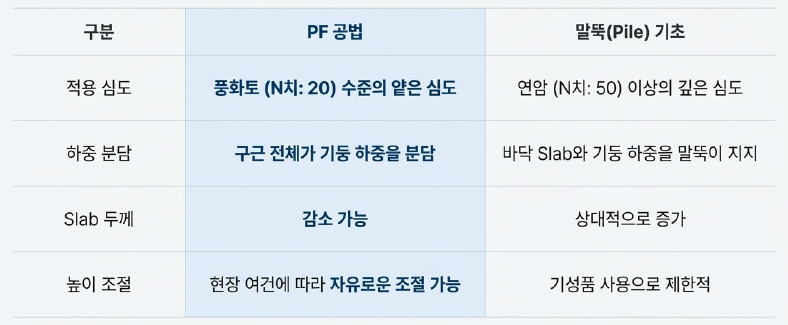

V. PF공법과 말뚝(Pile)기초의 비교

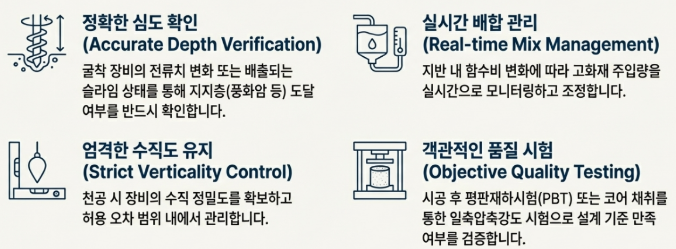

VI. 시공 시 유의사
