철골제작 및 설치 중 결함부 보수작업 순서 및 보수 시 유의사항에 대하여 설명하시오.

1. 개요

철골공사의 수정작업은 부재 제작 및 설치 과정에서 발생한 오차나 결함을 최신 건설기준에 따라 적절한 절차로 보수하여 구조적 안전성을 확보하는 핵심 공정입니다.

2. 철골제작 설치 시 보수작업의 목적

• 제작 및 건립 중 발생한 오차 및 결함 확인
• 철골구조물 구조적 안전성 확보
• 철골부재 내력저하 방지
• 철골 구조 LCC비용 절감 및 내구성 향상

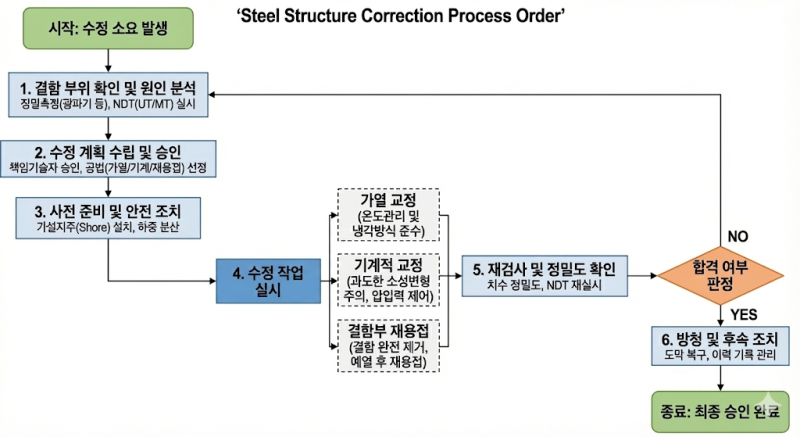

3. 철골제작 설치 시 보수작업 순서 Flow Chart

4. 철골 보수작업 순서별 세부사항

• ① 결함 부위 확인 및 원인 분석
• 광파기, 레벨기 활용 정밀도 측정
• 비파괴검사(UT, MT 등), 육안검사 실시
• 부재의 비틀림, 수직도 정밀 측정
• 부재의 변형 등 결함 부위 확인
• ② 보수 계획 수립 및 승인
• 보수 범위 파악
• 시공순서, 보수 방법 결정
• 보강 방안, 안전대책 수립
• 책임기술자 및 공사감독자 승인
• ③ 사전 준비 및 안전 조치
• 무리한 절단, 가열 금지
• 필요 시 가설 지주 설치로 하중 분산
• 작업발판 확보 및 안전통로 설치
• ④ 보수 작업 실시
• 가열교정
• 냉간교정
• 기계적교정
• 절단 후 재용접
• ⑤ 재검사 및 정밀도 확인
• 수정 후 치수 정밀도 확인
• 용접부 건전성 재확인

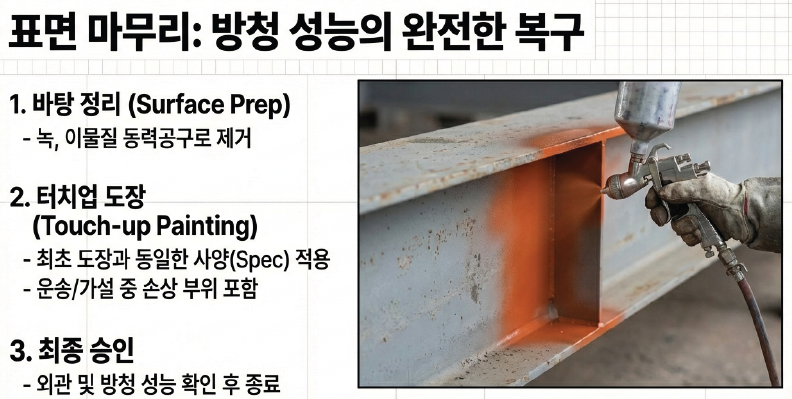

• ⑥ 방청 및 후속 조치
• 수정 부위 손상된 도막 복구
• 최종 승인

5. 보수 시 유의사항

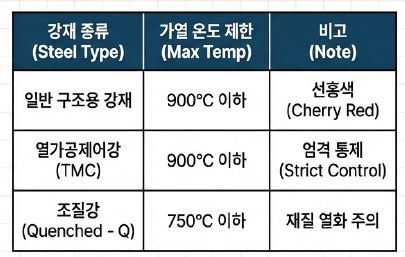

가열 교정 시 유의사항

• 강재의 재질 변화 방지 위한 온도 관리 철저
• 표면 온도 측정기 사용
• 가열 온도 제한
• 일반 구조용 강재 기준 900℃ 이하(선홍색)로 가열
• 고장력강 재질 열화 주의
• 부재 변형 시 적용

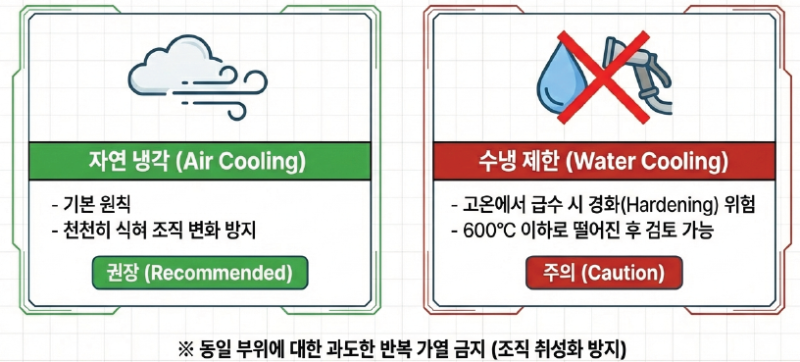

냉각 교정 시 유의사항

• 급냉(수냉) 시 경화 현상 발생 위험 큼
• 자연 냉각(공냉) 원칙
• 600㎡ 이하에서만 수냉 검토
• 동일부위 반복 가열 금지

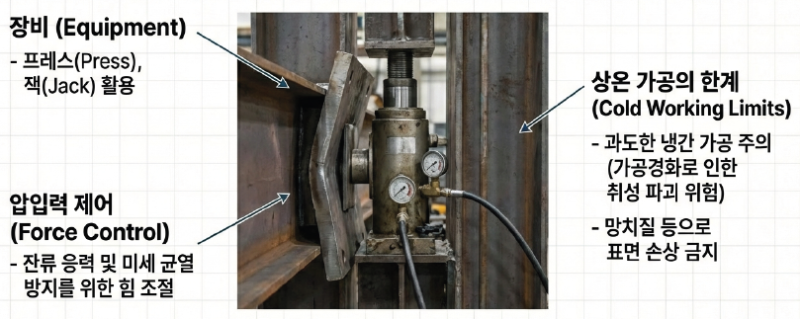

기계적 교정 시 유의사항

• 강재에 유해한 잔류응력이나 균열이 발생 방지
• 프레스, 잭 활용 시 압입력 제어
• 과도한 냉간 가공 시 가공경화에 의한 취성 파괴 주의
• 망치질 등 표면손상 금지

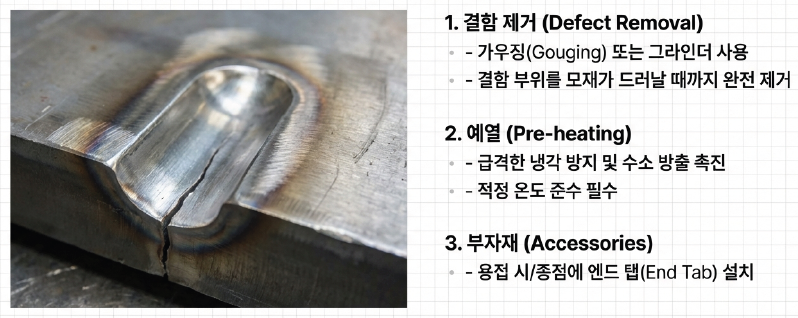

용접 결함 보수 유의사항

• Gouging 또는 그라인더 실시
• 결함 부위 완전히 제거 후 재용접 실시
• 재용접 시 모재의 급냉 방지 및 수소 방출
• 적정 온도 예열 필수
• 용접 시작과 끝 지점에 End Tab 사용
• Crater 처리 철저

구조 안전관리 유의사항

• 수정 부위 응력 집중 방지
• 하중 상태 확인하며 무리한 절단이나 가열 금지

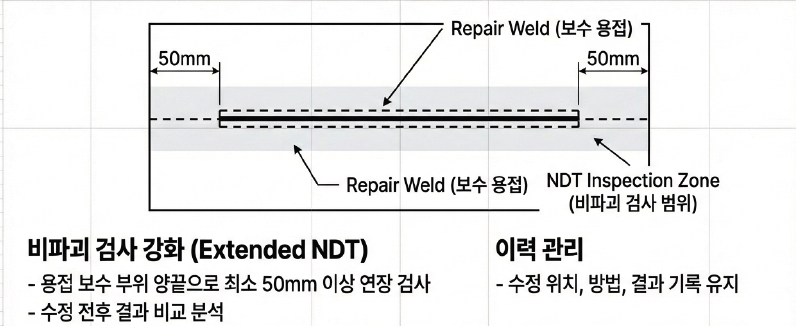

• 수정 위치, 방법, 검사결과 등 이력 기록 유지
• 용접 보수 부위 양끝 최소 50mm 이상 연장하여 검사 실시

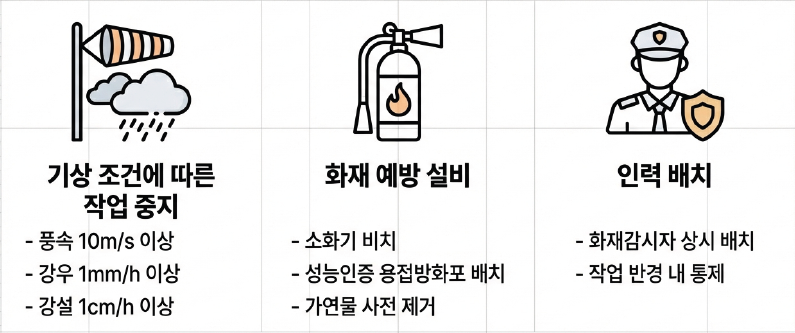

• 용접 및 절단 작업 시 가연물 제거
• 성능인증 받은 용접방화포와 화재감시자 배치
• 악천후 시 수정 및 건립 작업 중지
• 풍속 10m/s 이상, 강우 1mm/h 이상, 강설 1cm/h 이상
• 교정 작업 시 부재 손상 및 과도한 변형 유발 주의
• 한계 허용오차 범위 내에서 수정 실시
• 주요 구조부 수정 시 비파괴검사 강화
