강관동바리(Pipe Support) 설치기준

1. 개요

• 강관동바리란 슬래브나 보 등의 거푸집을 지지하기 위해 높이 조절이 가능한 단일 부재형 지주(V0~V6)를 말한다.
• 최근 층고가 높은 건축물이 증가함에 따라 좌굴에 취약한 강관동바리 대신 시스템 동바리 사용이 권장되나, 소규모 현장 및 일반 층고에서는 여전히 많이 사용되고 있다. 최근 산업안전보건기준에 관한 규칙 제332조의2가 신설됨에 따라 3.5m 초과 시 수평연결재 설치 기준이 강화되어 이에 따른 엄격한 시공관리가 요구된다.

2. 강관동바리 설치기준

재료 및 구조 기준

• KCS 인증 자재 사용
• 변형, 부식, 휨 등 손상 있는 자재 사용 금지
• 육안 점검 필수

설치 높이 및 연결 기준

• 높이 제한
• 원칙적으로 3.5m 이하 사용 권장
• 3.5m 초과 시 시스템 동바리 변경 검토
• 이어쓰기 제한
• 3본 이상 연결 사용 금지
• 최대 2본까지만 연결 허용
• 연결 시 4개 이상의 볼트 또는 전용 철물로 견고하게 고정
• 수평연결재 설치 (법적 기준 강화)
• 높이 3.5m 초과 시, 높이 2m 이내마다 수평연결재를 2개 방향 설치
• 수평연결재 변위 방지 조치(클램프 고정 등) 실시

하부 및 상부 지지 기준

• 침하 방지
• 지반에 설치 시 두께 45mm 이상 깔판, 깔목 설치
• 콘크리트 타설로 지지력 확보 및 부등침하 방지
• 상부 고정
• 멍에와 동바리 헤드(U-Head) 밀착 시공
• 못 등으로 미끄러짐 방지 조치
• 수직도 관리
• 동바리는 수직으로 설치
• 허용 오차 범위를 준수(1/100 이내)

3. 붕괴 예방을 위한 중점 안전관리 방안

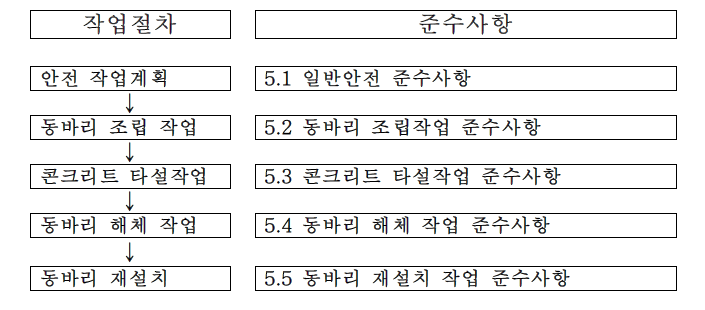

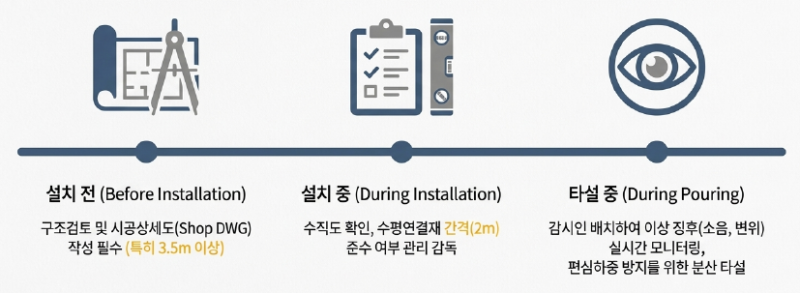

시공 단계별 관리 포인트

• 설치 전
• 조립도 작성 : 부재의 재질, 단면규격, 설치간격, 이음방법 등 명시
• 높이 5m 이상시 건축구조기술사 통한 구조 안전성 검토 실시
• 설치 중
• 수평연결재 설치 간격(2m) 준수 및 점검
• 수직도 준수 여부 확인
• 유압 잭 사용 시 소정의 압력으로 단계별 하중 재하(설계값의 20%)
• 부재 변형 유무 상시 모니터링 실시
• 타설 중
• 감시인 배치
• 이상 유무(소음, 침하) 실시간 모니터링
• 악천후 시 작업 중지
• 강풍(10분간 평균풍속 10m/sec 이상)
• 폭우(1mm 이상/시간)
• 폭설(1cm 이상/시간)

콘크리트 타설 시 주의사항

• 편심 하중 방지
• 한 곳에 콘크리트를 집중 타설하지 않고 분산 타설
• 수평 하중 고려
• 펌프카 호스 요동 등에 의한 충격 하중 최소화

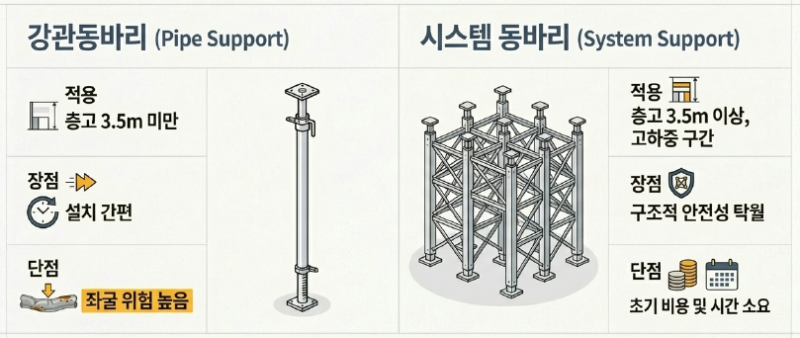

• 강관동바리와 시스템 동바리 비교

4. 강관동바리와 시스템 동바리 비교

5. 스마트 건설안전 기술(Smart Safety) 도입 제안

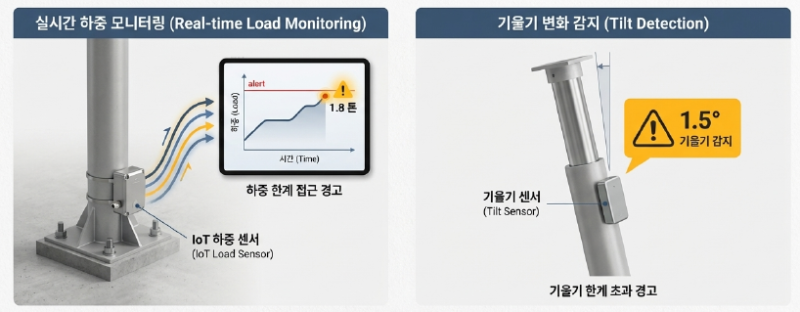

• 하중 모니터링
• 주요 동바리 하부에 IoT 하중 센서 부착
• 타설 중 허용하중 초과 여부 실시간 알림
• 기울기 센서
• 동바리의 수직도 변위를 감지
• 붕괴 징후 조기 경보 시스템 구축

6. 결언

강관동바리 붕괴 사고는 주로 수평연결재 미설치와 과도한 높이의 이어쓰기에서 발생한다. 현장에서는 3.5m 초과 시 시스템 동바리로 변경하는 것을 우선 고려해야 하며, 부득이하게 강관동바리를 사용할 경우 개정된 법규에 따라 2m마다 수평연결재를 완벽하게 설치하여 좌굴 사고를 예방해야 한다. "끝"
