기둥 축소 현상 (Column Shortening)

1. 개요

고층 및 초고층 건축물 시공 시 수직 부재(기둥, 내력벽)가 하중을 받아 수직으로 축소되는 현상을 말하며, 구조적 요인과 재료적 요인이 복합적으로 작용하여 발생한다. 따라서, 축소량 예측 및 보정을 통해 건물의 품질과 안전성 확보가 필수적적이다.

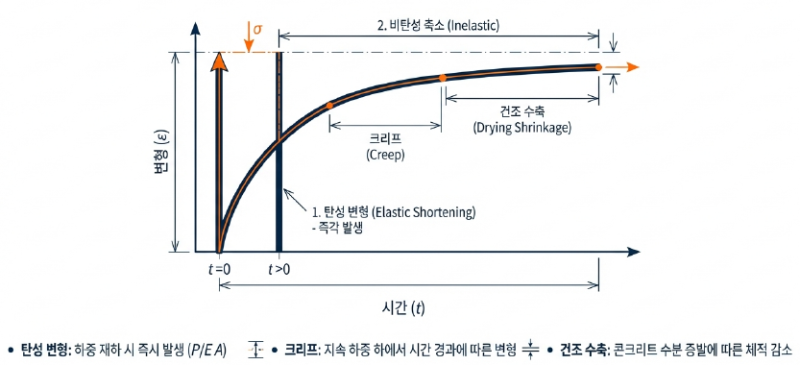

2. 발생 원인

• 탄성 변형 : 시공 중 하중 재하에 의해 즉각적으로 발생하는 수축
• 비탄성 축소 : 시간의 경과에 따라 서서히 진행되는 재료적 변형
• 크리프 : 지속적인 하중으로 인해 시간이 경과함에 따라 서서히 진행되는 변형
• 건조 수축 : 콘크리트 내부의 수분이 증발하면서 체적이 감소하는 현상
• 온도 변화 : 외부 기온 변화에 따른 부재의 수축 및 팽창

. 재료별 축소 특성

• 철근콘크리트 : 탄성축소와 비탄성축소 복합 발생
• 철골 : 탄성축소 위주로 발생
• 합성기둥 : 콘크리트와 강재의 상호작용 고려 정밀해석 필요

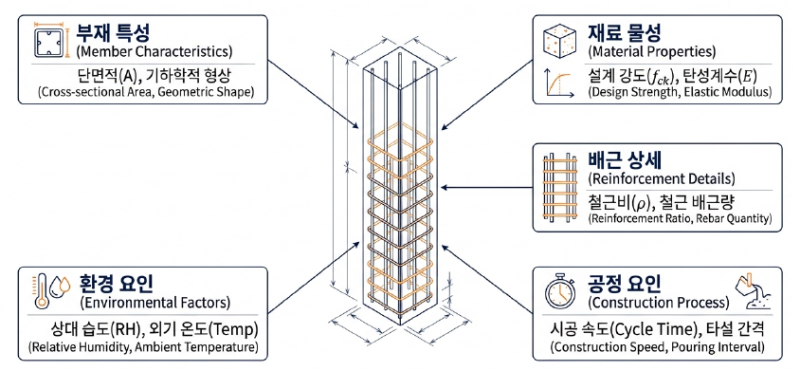

• 부재의 단면적 크기 및 기하학적 형상 차이
• 기둥과 내력벽 간의 강성 차이 및 철근 배근량
• 사용 재료의 탄성 계수 및 설계 강도
• 현장의 상대 습도, 온도 등 환경적 요인
• 시공 속도 및 층별 타설 간격 등 공정 요인

4. 주요 영향 인자

5. 부등 축소로 인한 문제점

• 구조적 측면
• 수평 부재(보, 슬래브)에 예상치 못한 추가 응력 및 휨 발생
• 비구조적 측면
• 조적벽 균열
• 커튼월 프레임 변형
• 배관 파손
• 사용성 측면
• 바닥 수평도 불량 및 마감재 탈락
• 승강기 가이드 레일 뒤틀림 및 주행 불량
• 유지관리비용 증가
• 심미적 측면
• 외장재 변위 발생으로 인한 외관 훼손

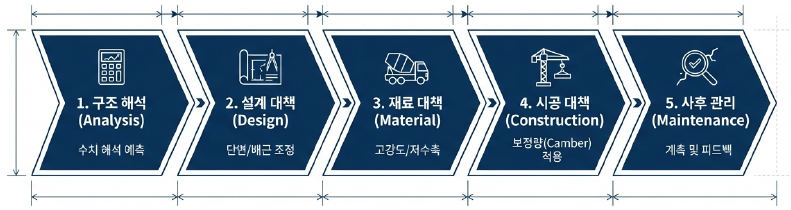

• 구조해석 대책
• 정밀 수치 해석 프로그램 활용 단계별 수축량 예측
• 층당 시공주기, 하중재하 시기, 거푸집 존치기간 반영
• 현장 외기온도, 상대습도, 부재의 체적대비 표면적 비육 적용
• 설계 대책
• 인접 수직부재 간 철근비 및 단면 조정하여 축소량 맞춤
• 축소 예상량 감안해 기둥 단면 여유치 설계 반영
• 코어주변 기둥 가급적 멀리 배치하여 응력집중 완화
• 재료 대책
• 저수축 콘크리트 사용
• 고강도 재료 적용
• 콘크리트 배합, 설계기준 압축강도, 탄성계수 및 철근비 재료변수 예측
• 시공 대책
• 예측된 축소량만큼 기둥 길이 미리 길게 제작
• 기둥과 벽체의 타설 높이 차이 조절
• 시공 하중 관리 철저
• 계측 대책
• 실시간 모니터링 통해 시공 중 수직변위 정밀측정
• 실제 시공 중 기둥의 축소량을 주기적으로 측정 예측값 피드백
• 사후 관리
• 마감 공사 및 승강기 설치 시점을 축소 진행 상황에 맞춰 조정

6. 보정 및 대책
