Flat Slab 무량판구조의 전단보강근

1. 개요

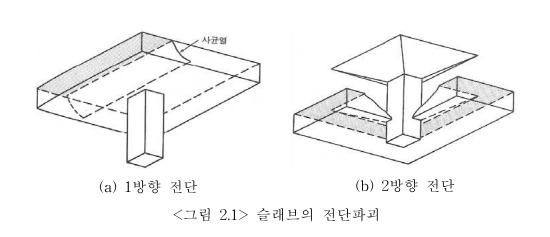

무량판(Flat Slab) 구조는 보(Beam) 없이 기둥이 직접 슬래브를 지지하는 방식으로, 기둥 주변 슬래브에 하중이 집중되어 구멍이 뚫리는 뚫림전단(Punching Shear) 현상에 취약하다. 이를 방지하기 위해 설계 및 시공 시 반드시 전단보강근을 설치하여 구조적 안전성을 확보해야 한다.

2. 무량판 구조의 특징

무량판 구조의 구조적 장단점 비교

3. 전단보강근의 역할

• 전단저항
• 슬래브의 전단응력을 분담
• 콘크리트의 인장 균열 억제
• 연성 확보
• 갑작스러운 취성파괴 방지
• 구조적 변형 능력 향상
• 하중 분산
• 기둥 주위의 집중 하중 분산
• 슬래브 전체 효과적으로 전달

Vn : 설계전단강도 / Vc : 콘크리트 전단강도 / Vs : 전단보강근 전단강도

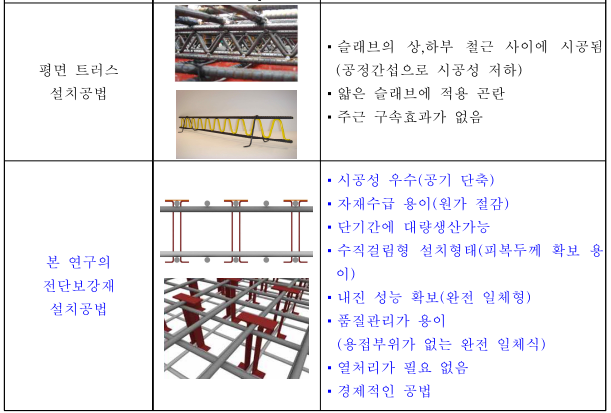

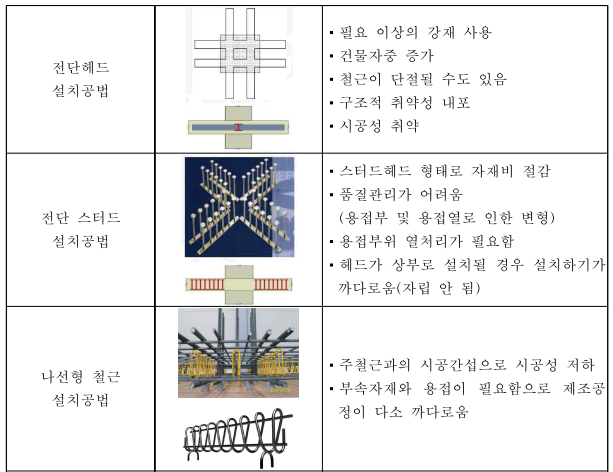

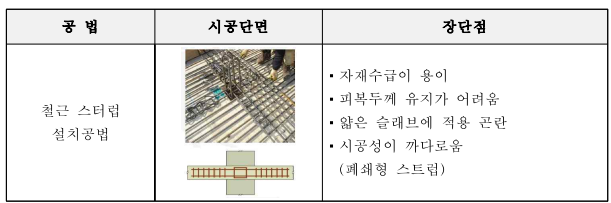

4. 전단보강근의 종류 및 특성

일반 라멘 구조와 무량판 구조의 하중전달 메커니즘 비교

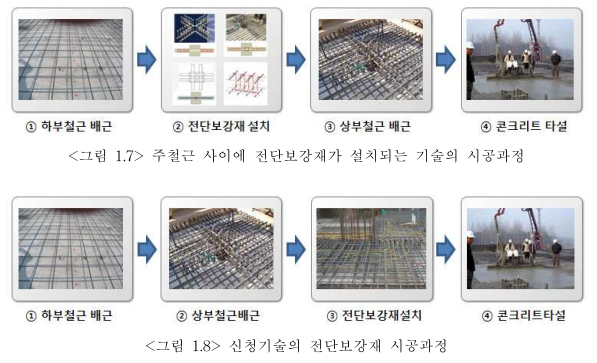

5. 전단보강근 시공 시 핵심 관리사항

• 설계 도서 준수
• 보강근의 수량, 간격, 배치 형태
• 설계도면과 일치 여부 확인
• 정착 및 이음
• 보강근이 슬래브 상하부 주철근에 확실히 정착되도록 시공
• 피복두께 유지
• 내구성 확보를 위해 설계 피복두께 철저 준수
• 현장 품질관리
• 전수 검사 원칙
• 배치 간격 오차 범위 엄격히 관리
• 사진 및 영상 기록
• 시공 후 매몰되는 부위
• 반드시 공정별 기록 유지
• 지판(Drop Panel) 설치
• 전단력이 큰 부위의 슬래브 두께를 국부적으로 증가
• 주두(Column Capital) 설치
• 기둥 상단 면적을 확대하여 전단 단면 확보
• 콘크리트 강도 관리
• 설계 기준 강도 준수 및 타설 시 진동 다짐 철저
• 비파괴 검사
• 시공 후 보강근 누락 여부를 확인
• 필요시 탐사 장비 활용
• 무량판 구조의 안전성은 전단보강근의 정확한 배치 에 직결됨
• 인천 검단 사고 이후 강화된 시공 기준을 숙지해야 함

6. 구조 안전성 강화를 위한 대책

7. 결론

단순한 이론적 배치를 넘어 현장 작업자의 숙련도 향상과 관리감독자의 실시간 검측 시스템 구축이 필수적임

8. 무량판구조의 붕괴 주요 원인 및 대책(인천검단)

◆ 붕괴원인

전단보강근 누락 원인

• 설계 : 도면에 전단보강근 미적용
• 시공 : 설계와 다르게 전단보강근 누락
• 감리 : 철근작업상세도(Shop Drrwing) 확인 부실

콘크리트 강도 부족

• 설계기준강도의 85%에 미달
• 콘크리트 품질관리 미흡

상부 조경 등 과하중 검토 미흡

• 시공하중 미고려
• 장비하중 미고려
• ◆ 대책

구조적 안전성 확보 대책

• 무량판 구조를 특수구조 건축물로 반영
• 구조기술사 확인절차 도입

전단보강근 시공품질 확보

• 레미콘 등 구조재료 철저한 품질관리 실시
• 현장 콘크리트 품질 개선
• 품질관리자 상주 및 겸직 금지
• 현장양생 공시체 시험
• 서중/한중 콘크리트 관리 강화

검측절차 및 감리 강화

• 무량판 구조 검측절차 강화
• 검측자료 디지털화 통한 체계적 공사관리 실시
• 법정 정기안전점검 기준 준수
• 자체 안전점검 추가 실시
