기성콘크리트 파일의 재하시험 종류와 시험시 주의사항

1. 개요

기성콘크리트 파일의 재하시험은 파일의 지지력을 확인하고 기초 설계의 적정성을 검증하기 위해 실시한다. 시험 결과는 구조물의 안전성 확보와 경제적인 시공을 위한 기초 자료로 활용된다.

2. 기성콘크리트 파일의 재하시험의 종류

가. 시험 원리에 따른 분류

정재하시험 (Static Load Test)

• 실하중 또는 반력말뚝을 이용해 정적으로 하중 재하
• 시간-침하량 관계를 통해 가장 신뢰성 높은 결과 도출
• 표준재하방법, 급속재하방법, 일정침하율법 등

동재하시험 (Dynamic Load Test)

• 항타 시 발생하는 응력파를 분석하여 지지력 산정
• 초기항타 및 재항타 시험으로 구분
• 전수 검사가 가능하며 경제적이고 신속함

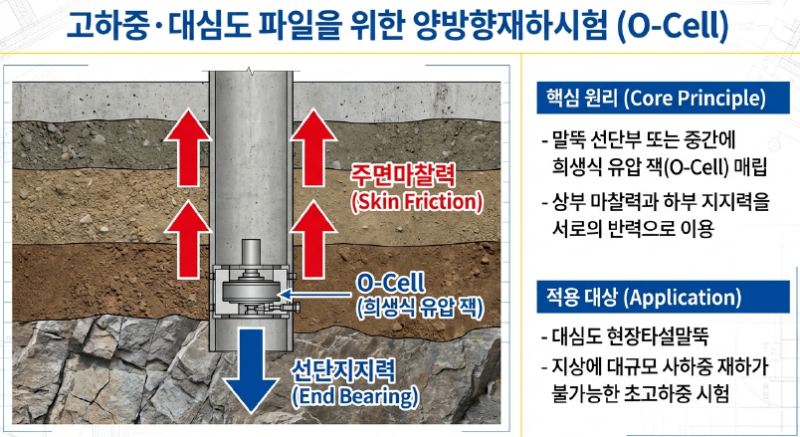

양방향재하시험 참고

• 말뚝 선단부 또는 중간에 희생식 유압 잭(O-Cell)을 매립하여 설치
• 주면마찰력과 선단지지력을 서로의 반력으로 이용하여 재하
• 대심도 현장타설말뚝 초고하중 시험 가능

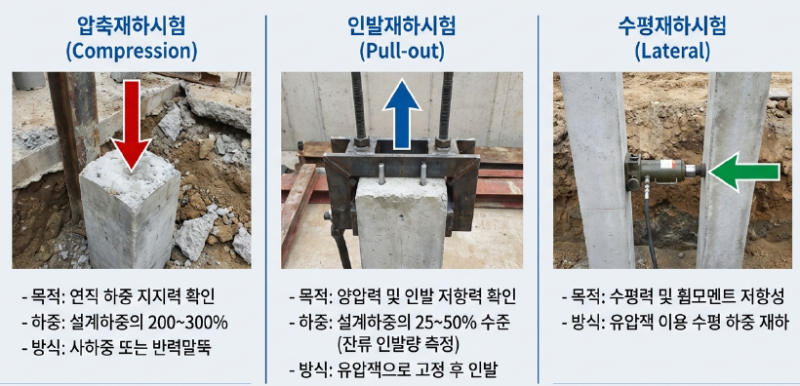

나. 재하 목적에 따른 분류

압축재하시험

• 연직 하중에 대한 지지력 확인
• 설계하중의 2~3배 하중 가해 침하량 측정
• 신뢰도 높음
• 사하중 이용방식, 반력말뚝 이용방식

인발재하시험

• 양압력 및 인발 저항력 확인
• 유압잭 타입 된 말뚝에 고정 후 인발력 가함
• 설계하중의 25~50% 수준 잔류 인발량 측정

수평재하시험

• 수평력 및 휨모멘트에 대한 저항성 확인
• 유압잭 이용 수평하중 가함
• 말뚝의 수평 저항정도 측정

3. 시험 시 주의사항

가. 사전 준비 및 계획 단계

• 지반조사 보고서 및 설계 도서의 면밀한 검토
• 시험 말뚝의 두부 파손 여부 및 수평 상태 확인
• 재하 장치의 용량은 계획 최대 하중의 1.2배 이상 확보
• 기준 빔은 말뚝 중심에서 2.5m 이상 이격 설치

나. 시험 수행 단계

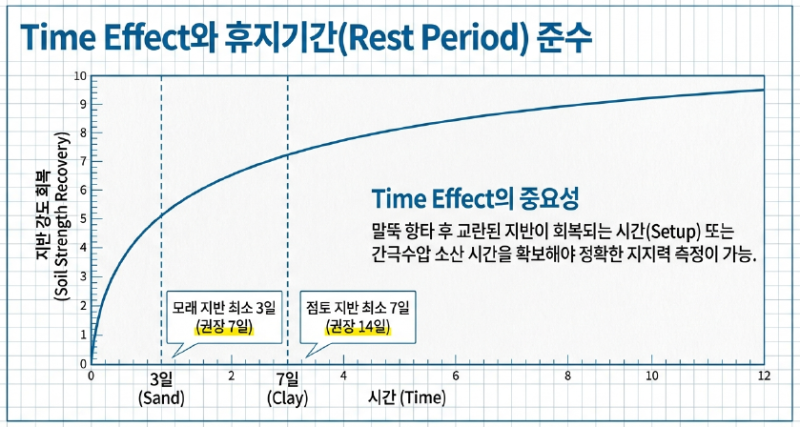

• Time Effect 고려
• 휴지기간(Rest Period) 준수 철저
• 모래 지반: 최소 3일 이상 (7일 권장)
• 점토 지반: 최소 7일 이상 (14일 이상 권장)
• 지반의 시간 경과 효과(Setup 또는 Relaxation) 반영 목적
• 편심 하중이 작용하지 않도록 정확한 중심 재하
• 재항타 동재하시험 시 초기 항타와 동일한 에너지 전달

다. 계측 및 안전 관리

• 유압 잭 및 로드 셀의 검교정 성적서 유효기간 확인
• 재하대 붕괴 방지를 위한 지지점 보강 및 수평 유지
• 악천후 시 시험 중단 및 정밀 기기 보호 조치

4. 재하시험 빈도 기준

기성콘크리트 파일 재하시험 빈도 기준 개정 비교 (24년 기준)

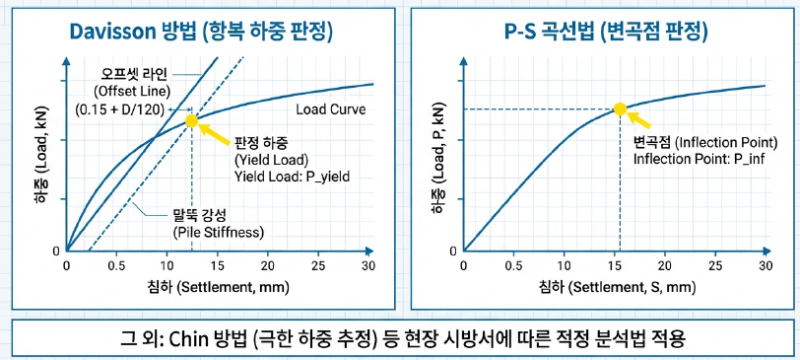

5. 지지력 판정 방법

• 항복하중 판정
• 하중-침하량 곡선(P-S 곡선)에서 변곡점을 통해 항복하중 결정
• 극한하중 판정
• 침하가 급격히 증가하거나 하중 증가 없이 침하가 계속되는 점을 극한하중으로 간주
• 침하량 기준
• 전침하량 및 순침하량 기준을 적용하여 허용지지력 산정

6. 스마트 건설기술 적용

• 자동화 계측 시스템을 통한 실시간 데이터 전송 및 분석
• 무선 센서를 이용한 작업자 안전 확보 및 정밀도 향상
• 현장 여건에 부합하는 시험법 선정 및 휴지기간 준수로 신뢰성 확보
• 정재하와 동재하의 상호 보완적 적용을 통한 경제성 및 안전성 제고

7. 결론
