방수층 품질시험
1. 개요
방수층 품질시험이란 방수 공사 완료 후 누수 여부, 소요 두께, 부착 강도 등 설계도서에서 요구하는 성능 확보 여부를 검증하는 일련의 과정을 말함
방수 공사는 특수 공정으로 분류되어 시공 후 결함 발견이 어렵고 보수가 난해하므로, 시공 단계별 철저한 검사와 최종 품질시험이 필수적임
최근에는 전통적인 담수 시험 외에 비파괴 검사(전기적 탐지 등) 기법이 도입되어 품질 관리의 신뢰성을 높이고 있음

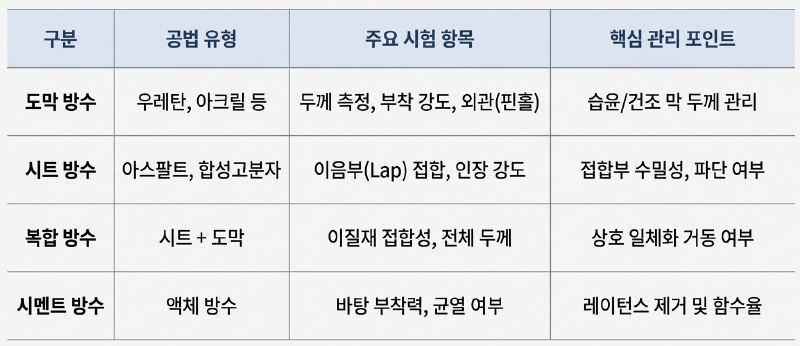

2. 방수 공법별 중점 품질시험 항목
3. 주요 시험 방법 및 기준

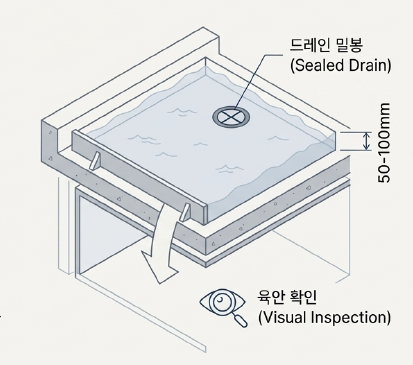

담수 시험 - 가장 기본적이며 확실한 방법
- 방법 :드레인 밀봉, 최고부 기준 50~100mm 깊이 물을 채움
- 시간 : 24시간 이상 방치 (상황에 따라 48~72시간 적용)
- 판정 : 하부층 천장 슬래브 및 벽체로의 누수, 습기 발생 여부 육안 확인
- 유의사항 : 대면적 담수 시 구조체에 미치는 하중(100kg/㎡) 검토 필수
도막 두께 측정
- 습윤 상태 : 시공 중 Wet Film Gauge를 사용하여 수시 확인

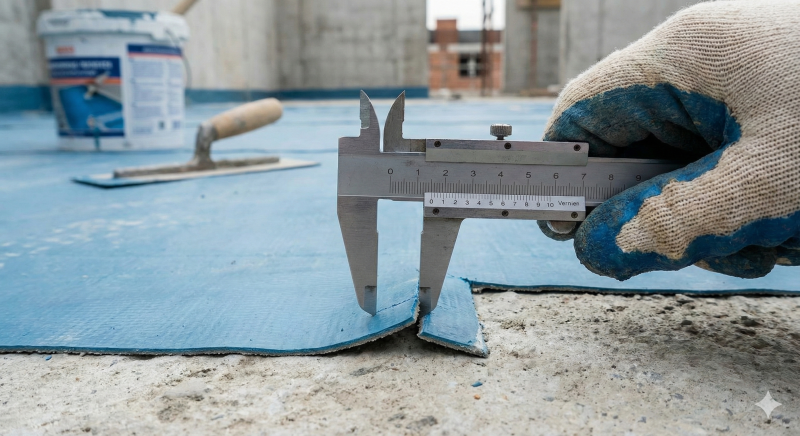

- 건조 상태 : 시공 완료 후 시료 채취, 버니어 캘리퍼스/초음파측정기 측정
- 기준
- 설계 두께의 평균값 이상
- 최소 두께는 설계치의 80~90% 이상 확보

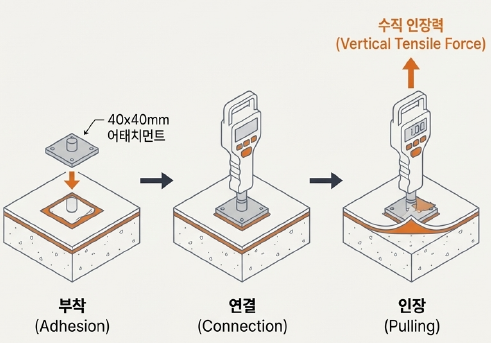

부착 강도 시험
- 대상 : 도막 방수재 등 바탕면과의 일체성이 중요한 공법
- 방법 : 40×40mm 강제 어태치먼트 부착, 인장시험기로 파단 시 강도 측정
- 기준 : 통상 1.0 ~ 1.5 N/㎟ 이상
4. 최신 비파괴 누수 탐지 기술
전기장 벡터 매핑 (EFVM, Electric Field Vector Mapping)
- 원리
- 방수층 하부에 전도체 설치
- 상부에서 전류를 흘려, 전류가 흐르는 방향(누수 경로) 역추적
- 핀홀 위치 정확히 탐지
- 장점
- 담수 없이 습윤 상태에서 즉시 검사 가능
- 미세 균열 탐지 탁월
- 적외선 열화상 탐지 (IR Thermography)
원리 : 방수층 하부의 수분 체류 부위와 건조 부위의 온도차(열전도율 차이)를 이용해 결함 부위 시각화

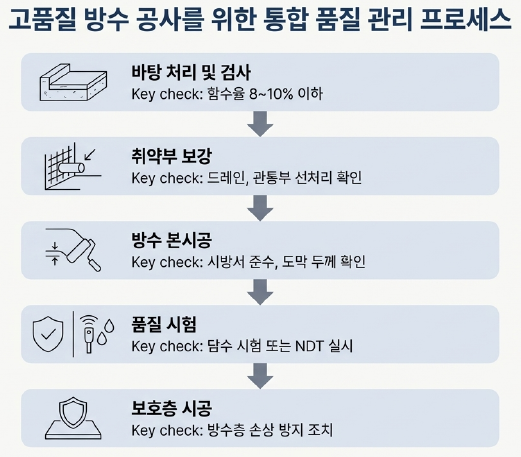

5. 품질 확보를 위한 현장 관리 유의사항
- 바탕 처리 엄수
- 방수 하자 70% 이상이 바탕 불량에서 기인
- 함수율 8~10% 이하 건조 상태 준수 및 레이턴스 완벽 제거
- 취약부 선시공
- 드레인 주변, 파이프 관통부, 코너부 등
- 본시공 전 보강 처리 확인 후 후속 공정 진행
- 보호층 시공 관리
- 방수층 합격 후 보호 몰탈 또는 누름 콘크리트 타설 시
- 장비 이동에 의한 방수층 파손 주의
- PP Sheet 등 완충재 포설
6. 결언
방수층 품질시험은 단순한 요식 행위가 아니라 건물의 내구수명을 결정짓는 핵심 절차이다. 현장에서는 담수 시험을 원칙으로 하되, 구조적 제한이 있는 경우 비파괴 검사법을 병행하여 신뢰성을 확보해야 하며, 무엇보다 시공 전 바탕면의 품질 관리(함수율, 표면처리)가 선행되어야 한다. "끝"
