철골 세우기 수정작업 및 수정 시 유의사항

1. 개요

철골 세우기 완료 후 부재의 수직도, 수평도, 위치 오차를 허용오차 범위 내로 조정하는 정밀 작업임

구조물의 안전성 확보 및 후속 공정(외장재, 마감재 등)의 시공 정밀도에 직접적인 영향을 미침

2. 철골 세우기 수정작업 순서

3. 수정작업 단계별 유의사항

블록별 건립 및 가체결

• 기초 앵커볼트 배치 확인
• 기둥 중심 기준 및 인접기둥 중심 5mm이내
• 앵커볼트 기둥 중심 2mm이내
• 가조립 볼트 체결
• 부재 인양 후 가체결 볼트는 구멍의 1/3 이상 체결
• 최소 2개 이상 대칭 체결 로 전도 방지
• 혼용접합 시 1/2이상(최소 2개) 체결
• 풍하중 고려
• 작업 당일 기상 상태 확인
• 풍속 10m/s 이상 시 중단
• 블록별 자립성 확보 시 까지 크레인 해지 신중히 결정
• 전도 방지
• 초기 블록 자립도 부족
• 와이어로프 등으로 임시 가새 설치

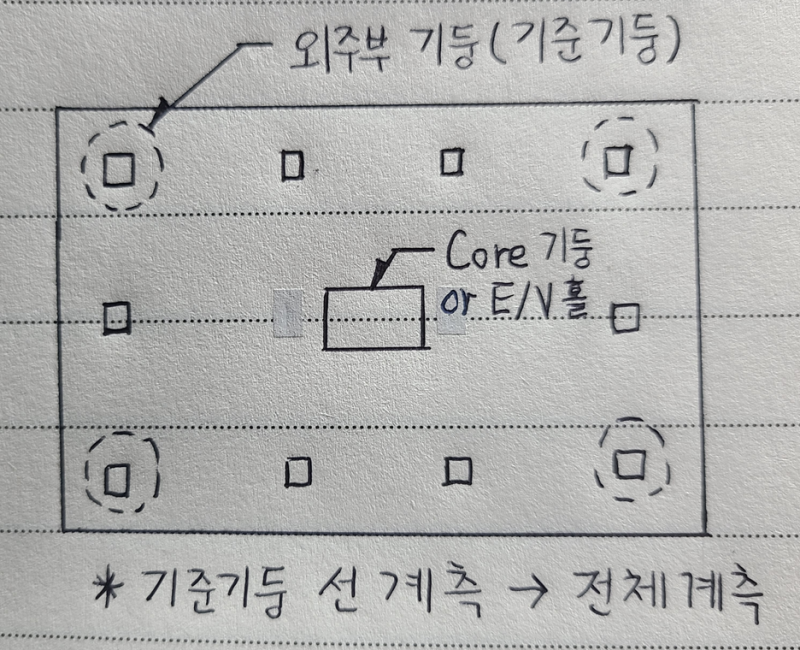

뒤틀림 및 연직도 계측

• 계측 시점
• 온도 변화에 따른 부재 팽창·수축 영향을 최소화
• 오전 10시 이전에 계측 하는 것이 원칙
• 기온 변화가 적은 시간

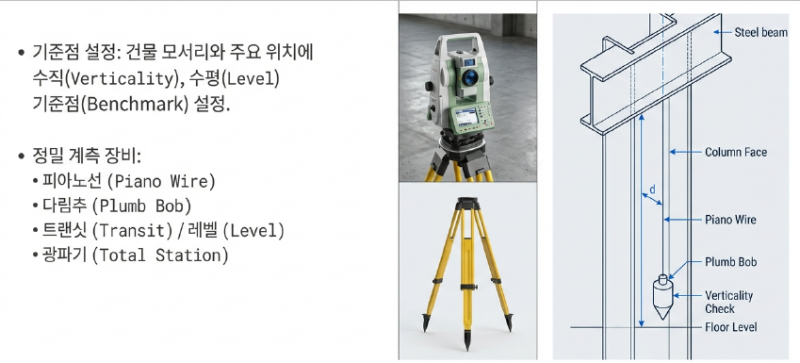

• 장비 교정
• 광파기, 트랜싯, 레이저 연직기 등 정밀장비 사용
• 장비는 사전에 교정(Calibration)된 것 사용
• 수직도 관리
• 기둥의 수직도는 높이의 1/700 이하
• 최대 15mm 이하 로 관리 기준 설정
• 인접 기둥간 중심거리 오차 3mm 이
• 철골 건립 허용오차 관리 기준

계측값 기록 및 누적 관리

• 실시간 기록
• 현장에서 즉시 기록
• 수정 가력 방향 및 크기 결정 시 기초 자료로 활용
• 오차 누적 방지
• 각 층별 오차 기록 누적 작성
• 하부 층 에서 발생한 누적 오차 상부 에서 보정 후 반드시 반영

와이어 긴장 교정

• 부재 보호
• 와이어로프 부재에 감을 때 보호재 등 손상을 방지 조치
• 가력 제한
• 과도한 긴장은 부재의 국부 변형 유발
• 서서히 당기며 조절
• 앵커 확보
• 와이어 고정 앵커 지점 충분한 인발 저항력을 가진 구조체에 연결
• 열 가공 제한적이며 가열온도 600℃ 초과 금지

수정 후 최종 검측

• 반동 확인
• 와이어 긴장 멈춘 후 부재가 다시 돌아가는 복원 현상 발생 확인
• 일정 시간 경과 후 재측정
• 다각도 측정
• 직교하는 두 방향(X-Y축)에서 동시에 수직도 확인

6) 본접합 실시

• 승인 후 작업
• 수정 작업 완료 후 검측 실시
• 허용 오차 기준 이내 확인
• 승인 후 본접합 실시
• 체결 순서
• 고력볼트나 용접 시 중앙부에서 단부 방향으로 진행
• 잔류 응력을 최소화
• 환경 준수
• 강우, 강풍 시 혹은 적정 온도 이하일 경우 용접 작업을 중단
• 환경에 따른 예열 처리 실시

7) 정밀도 확인 계측

• 최종 성과표 작성
• 본접합 완료 후 최종 위치와 수직도 측정
• 도면 및 성과표 작성

8) 기타 유의사항

• 강제 수정 금지
• 무리한 가열이나 과도한 기계적 힘에 의한 잔류응력 발생 주의
• 무리한 수정으로 인한 2차변형 유발 주의
• 표준 온도 준수
• 측정 시 표준 온도(20도) 기준으로 보정값 적용
• 순차적 수정
• 아래층에서 위층 순
• 건물 중심에서 외곽 순

4. 철골 자립도 검토대상 및 구조검토 대상

철골 자립도 및 구조검토 대상 기준

5. 결론

철골 수정은 단순한 위치 조정이 아닌 전체 구조물의 품질을 결정짓는 핵심 공정임

최신 정밀 계측 장비 도입과 기준 온도 준수를 통해 시공 오차를 최소화하고 구조적 신뢰성을 확보해야 함
