무량판공법

1. 개요

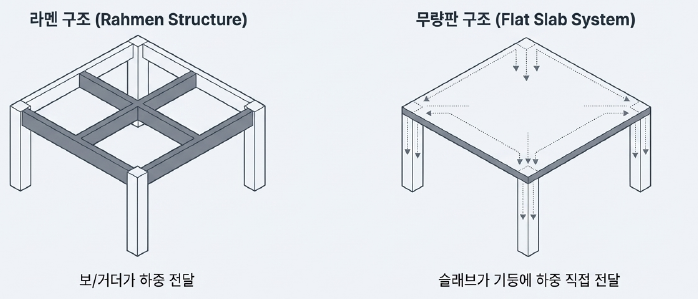

무량판공법이란 보(Beam)나 거더(Girder) 없이 슬래브의 하중을 기둥이 직접 지지하는 2방향 슬래브 구조입니다. 없을 무(無), 들보 량(梁)을 써서 보가 없는 판 구조라는 뜻을 가집니다.

2. 공법의 분류

플랫 플레이트(Flat Plate)

지판(Drop Panel)이나 주두(Column Capital) 없이 평탄한 슬래브가 기둥에 연결된 형태

• 층고 절감 효과가 극대화
• 플랫 슬래브(Flat Slab)
• 기둥 주위에 지판이나 주두를 설치하여 전단력을 보강한 형태
• 구조적 안정성 강화

3. 주요 특징 (장단점)

① 장점

층고 절감 : 보가 없으므로 층고를 낮출 수 있어 건물 전체 높이 감소 및 공사비 절감

• 공기 단축 : 거푸집 공사가 단순하여 시공 속도가 빠름
• 공간 활용 : 내부 보가 없어 배관 설치 및 리모델링 시 평면 구성이 자유로움
• 미관 우수 : 천장면이 평탄하여 시각적으로 개방감이 있음
• ② 단점

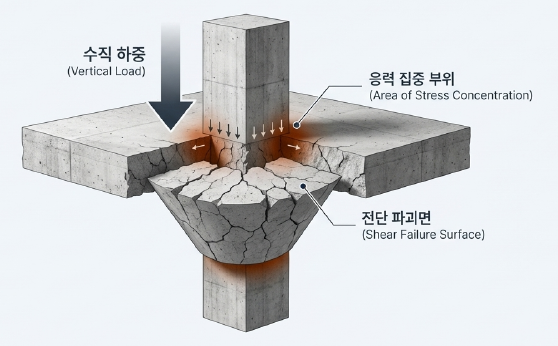

펀칭현상(Punching) 발생 : 기둥 주변 슬래브에 하중이 집중되어 송곳처럼 뚫리는 위험 존재

강성 부족 : 라멘(Rahmen) 구조에 비해 횡력(풍하중, 지진) 저항 능력이 상대적으로 낮음

처짐 관리 : 보가 없으므로 슬래브의 처짐 제어를 위해 두께 설계 및 배근 관리가 까다로움

4. 시공 시 핵심 유의사항

• 전단보강근(Shear Reinforcement) 철저
• 설계도서에 명시된 전단보강근의 수량과 위치를 반드시 준수(누락 주의)
• 슬래브-기둥 접합부 강성 확보
• 펀칭현상(Punching) 방지를 위해 필요시 지판이나 주두 설치
• 특수 전단보강재(Shear Stud 등) 사용
• 수평하중 저항벽체 설치
• 횡력 저항을 위해 전단벽(Shear Wall)이나 코어벽을 적절히 배치

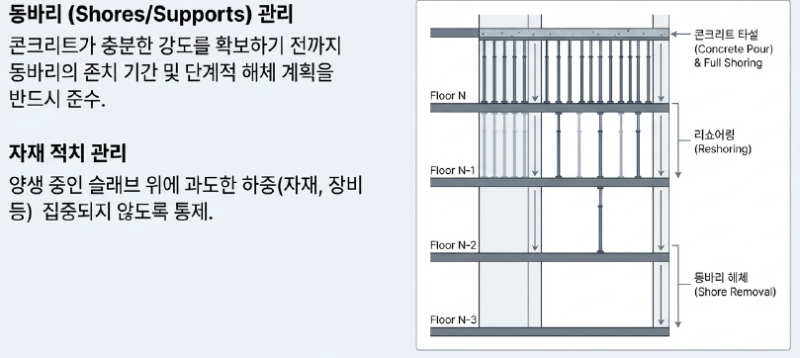

• 시공 하중 관리

콘크리트 타설 시 하부 층의 동바리(Support) 제거 시기 및 전이 하중 검토 철저

• 공사 중 자재 적치 등 과도한 상재하중 발생 않도록 관리 철저
• 피복 두께 및 배근 간격

내구성 확보를 위해 철근의 피복 두께와 간격을 유지하도록 스페이서(Spacer) 관리

거푸집 및 동바리 존치

슬래브가 소정의 강도(설계기준강도의 100% 이상 등)에 도달할 때까지 동바리를 존치

필로티 등 특수 부위는 하중 전달 경로를 면밀히 검토

5. 결론

무량판공법은 경제성과 공간 효율성이 뛰어나지만, 접합부의 전단 보강 이 생명입니다. 시공 시 설계와의 일치 여부를 정기적으로 점검하고, 비파괴 검사 등을 통해 시공 품질을 입증하는 것이 중요합니다.
