Koden Test(코덴 테스트)

1. 정의

Koden Test는 초음파 측정장치를 이용하여 굴착 완료 후 콘크리트 타설 전, 굴착공 내의 수직도, 공벽의 형상, 굴착 깊이 등을 정밀하게 측정하는 시험이다.

2. Koden Test 절차

시험말뚝 위치 선정 및 확인 → 코덴 장비 세팅 → 센서설치 중심, 수평확인 → 기록지 기기와 케이블 연결 → 작동유무확인 → 전원공급 → 측정 → 자료측정 및 확인

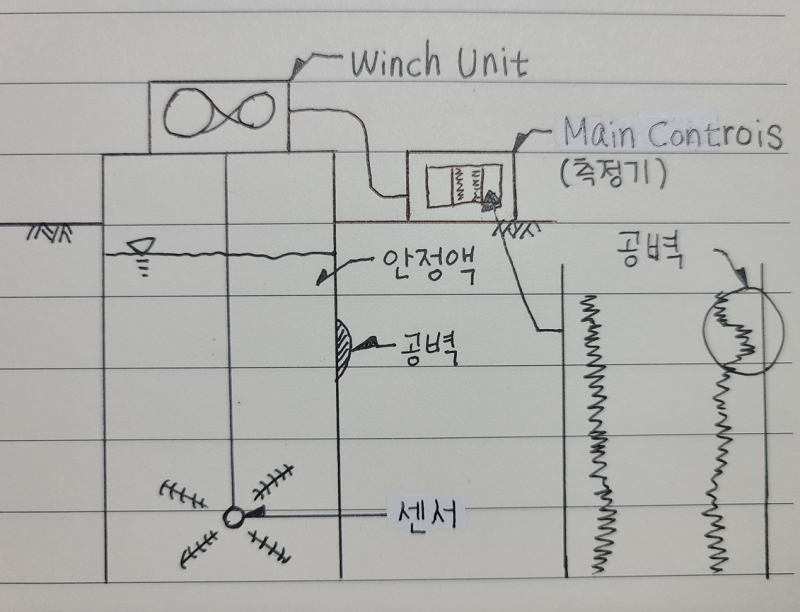

시험원리 : 센서에서 발사된 초음파가 공벽에 부딪혀 되돌아 오는 시간과 속도를 계산하여 거리를 산출

• 구성
• 윈치유닛 : 센서를 상하로 이동시키는 장치
• 레코더(측정기록기) : 데이터 수집 및 실시간 그래프 기록 및 출력
• 센서 : 초음파 송수신기

3. Koden Test의 역할

굴측공의 연직성, 단면형상 측정 및 표시

측정 Data 출력 및 이미지화

1회 측정에도 정확한 데이터 산출이 가능함

4) 최대 150m까지 측정가능

4. 시험 시 유의사항

시험 전 설계도서 검토 후 정확한 시험위치 확인

시험 전 장비의 작동상태 점검

시험 전 안정액 상태 확인

굴착면 중심부 정확히 측정

센서 하강 속도 일정하게 유지

시험 중 주변 충격 금지

7)검토 시 정밀도 ±2% 고려
