토질주상도(시추주상도)
1. 개요
지반조사(Boring Test) 및 표준관입시험 결과를 바탕으로 지층의 순서, 토질의 종류, 상태, 층의 두께, 지하수위 등을 깊이에 따라 누적하여 도식화한 지하 단면 예측도를 말한다.
2. 필수 기재사항
- 일반사항
- 조사지역
- 조사일자
- 작성자
- 보링 방법
- 지층정보
- 토질명
- 심도에 따른 토질 및 색조
- 지층 두께 및 구성상태
- 암반 RQD·풍화도·절리
- 표준관입시험에 의한 N치(타격횟수)
- 지하수위(정수위·펌핑수위)
- 시료 샘플링 방법
- 층두께·누적심도·경계선

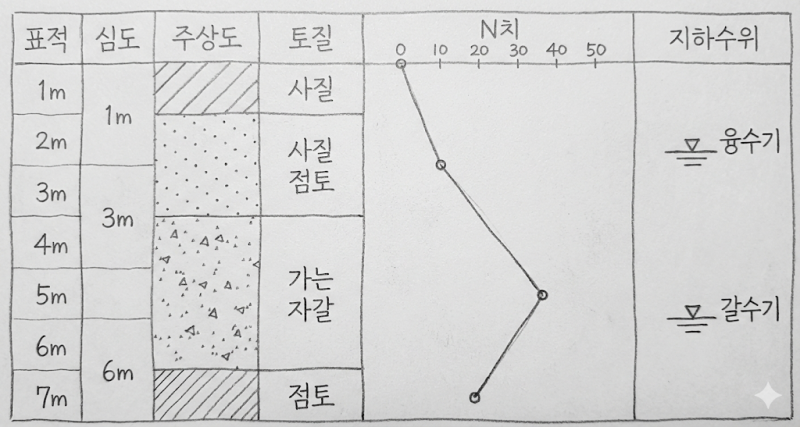

3. 작성 예시
4. 주요 활용
설계단계 활용
- 지지층 심도 확인 → 기초형식(말뚝) 결정
- 연약층 두께 → 지반개량 범위 산정
- 지지력 산정
- 흙막이 공법 선정
- 구조설계 자료
- 공사일정 파악
시공단계 활용
- 굴착심도·토공량 계산
- 말뚝길이 결정
- 흙막이·지지벽 수압 검토
- 지하수 배수 계획
- 공사비 및 공기 산정
- 장비동원계획 수립
지하수 모니터링
- 시공 중 지층변화 대조
- 공법 변경 판단 근거
안전관리 활용
- 히빙 및 보일링
- 굴착 시 이상현상 예측 및 대책수립
- 부동침하 방지
- 조사자·검사자 이중서명
- 층두께 누적오류 금지
- N값 위치 정확 대응
- 지하수위 펌핑전후 구분표기
- 토질명 현장·실험실 명칭 통일
