암질지수 (RQD: Rock Quality Designation)

1. 정의

암반 시추 조사 시 채취된 코어(Core) 중 10cm 이상 되는 코어 길이의 합계를 총 시추 길이에 대한 백분율로 나타낸 지수 말하며, 또한, 암반의 신선도와 균열 상태를 정량적으로 평가하여 암질 등급을 분류하는 방법을 말한다.

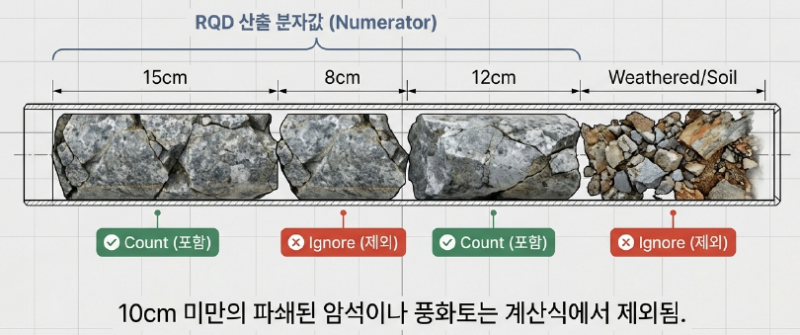

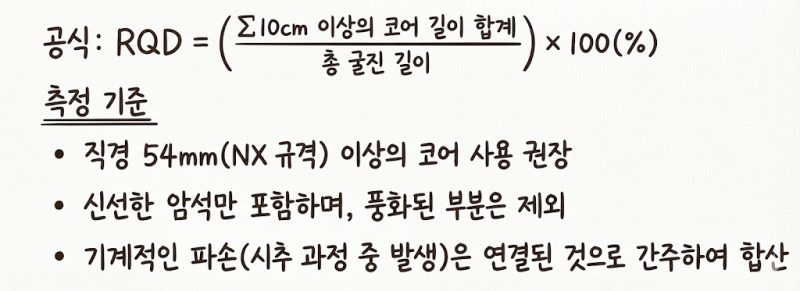

2. RQD 산출식 및 측정기준

3. RQD에 따른 암질 등급 분류

RQD에 따른 암질 상태 분류 및 터널 지보 기준

RQD (%)암질 상태암질 종류지보 상태
0 ~ 25매우 불량극심한 풍화암 / 파쇄암강지보재 필수, 다량의 숏크리트, 특수 보조공법 필요
25 ~ 50불량심한 풍화암 / 균열 암반전면적인 록볼트 및 숏크리트, 강지보재 고려
50 ~ 75보통보통 풍화암 / 절리 암반계통적 록볼트 및 숏크리트(50~100mm)
75 ~ 90양호약간 풍화암 / 신선한 암반국부적 록볼트 보강 및 얇은 숏크리트
90 ~ 100매우 양호신선암무지보 또는 최소한의 국부적 보강

4. RQD 활용방안

  • RMR 및 Q-System 등 종합적 암반 분류의 기초 데이터로 활용

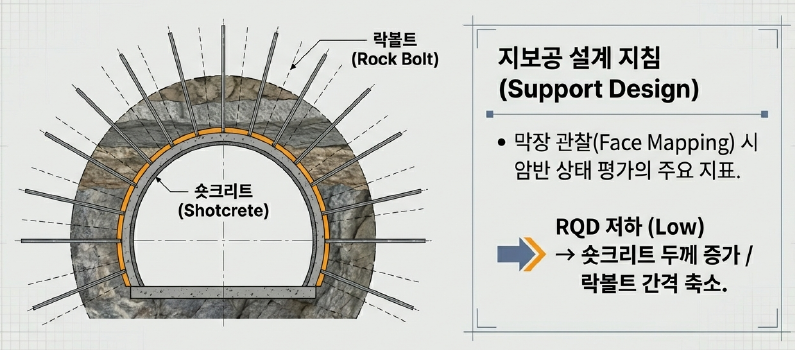

  • 터널의 지보공 설계 지침 제공 및 막장 관찰(Face Mapping) 시 활용

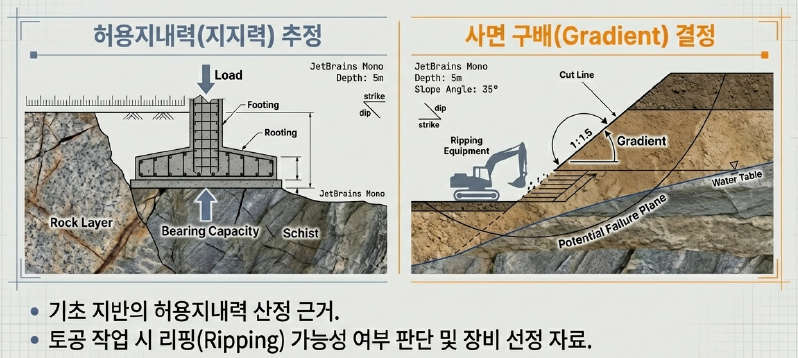

  • 기초 지반의 허용지내력(지지력) 추정 및 사면 구배 결정의 근거

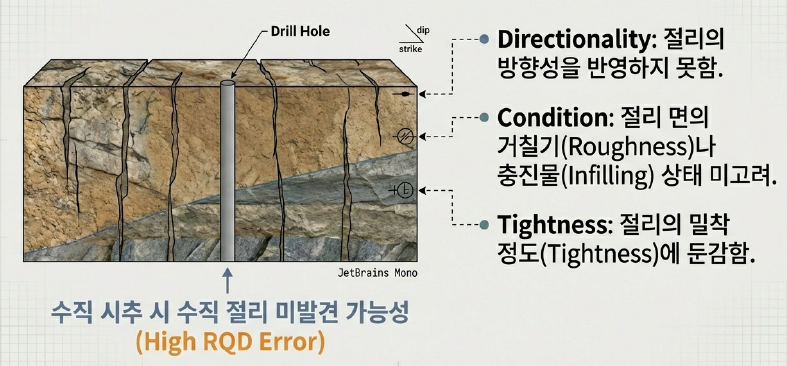

5. 한계점 및 보완대책

  • 한계
  • 절리의 방향성 미반영
  • 충진물 상태 및 절리 면의 거칠기 미반영

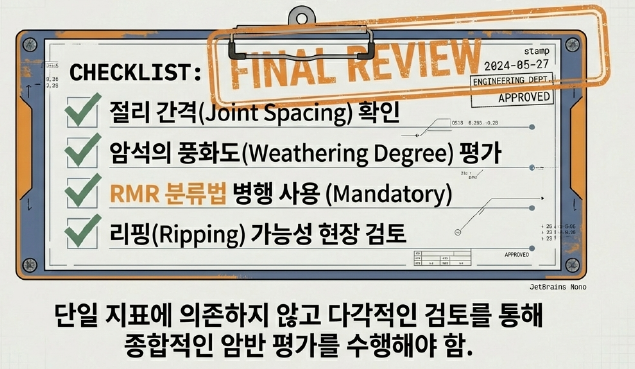

  • 대책

절리 간격, 풍화도, RMR 분류법 및 리핑(Ripping) 가능성 검토 등을 병행하여 종합 판정 수행
