외단열 공법

1. 개요

1) 구조체의 외부 면에 단열재를 부착하고, 그 위에 마감재를 시공하여 보호하는

단열 공법을 말한다.

2) 구조체 전체를 감싸주기 때문에 열교현상을 근본적으로 차단하고, 내부 결로

방지에 탁월한 공법이다.

2. 개념도 및 구성 원리

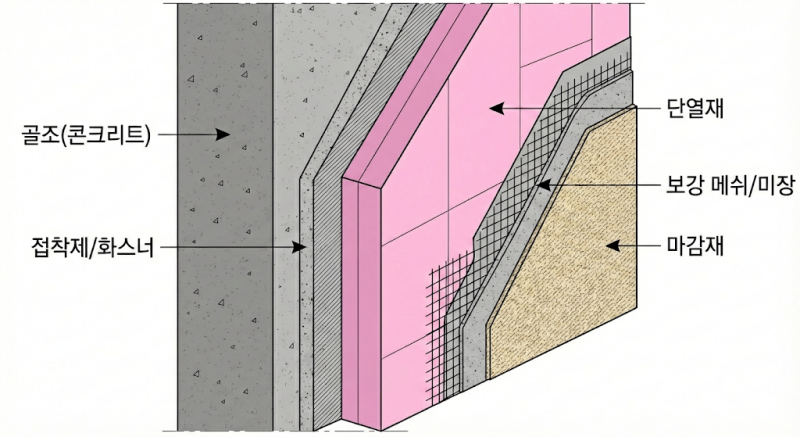

외단열 기본 구성

골조(콘크리트) + 접착제 or 화스너 + 단열재 + 보강 메쉬/미장 + 마감재

단열 원리

• 외벽, 파라펫, 발코니 등 열교 취약 부위 단열재 시공
• 연속적인 단열층 형성

방습 및 통기 원리

• 단열재 외기측 통기층 시공으로 통기 구조 적용 가능
• 구조체 내부 습기 외부로 배출 역할 수행

3. 시공절차

바탕면 처리

• 콘크리트 면 평활도 유지
• 이물질(기름, 먼지 등) 제거
• 건조 상태 확인

단열재 부착

• 접착제 또는 화스너 사용 밀착 시공
• 이음매 통줄눈 방지 위한 엇갈림 시공
• EPS, 미네랄울, PF보드 등

틈새 보수

• 단열재 사이 틈새 발생 시 즉시 충전
• 우레판폼 등으로 기밀성 확보

보강 메쉬 및 바탕 미장

• 외부 충격 보호 및 크랙방지
• 유리섬유 메쉬 적용

마감 공사

• 설계 도서 준수 최종 마감재 시공
• 마감 시 통기층 확보 고려

4. 주요 특징 (장점 및 단점)

가. 장점

• 결로 방지
• 내단열 대비 TDR(온도차이비율) 개선 효과 뚜렷
• 내단열 0.325 → 외단열 0.115 수준
• 곰팡이 방지 유리
• 에너지 효율 증대
• 구조체의 축열 기능 활용
• 실내 온도 변동폭 감소
• 난방 에너지 절감
• 내구성 향상
• 콘크리트 외기 비노출
• 열응력에 의한 균열 및 중성화 저감

나. 단점

• 하절기 역결로
• 여름철 고온 다습한 외기 침투
• 냉방된 실내측 벽체 내부 결로 발생 우려
• 시공 난이도
• 외부 비계 작업 필요
• 기상 영향(강우, 강풍) 고려
• 공기 지연 및 품질관리 저하
• 화재 취약성
• 유기질 단열재 사용 시 화재 확산 위험 상존
• 용접 불티 등에 의한 화재 주의 필요
• ① 밀착 및 기밀 시공
• 이음부 빈틈 없이 밀착 시공
• 공기층에 의한 단열 성능 저하 방지
• ② 열교 부위 보강
• 파라펫, 발코니, 개구부 주위 등
• 단열 끊기기 쉬운 부위 반드시 단열 보강 실시
• ③ 통기층 확보
• 투습 저항 고려 단열재 외측 통기층 설치
• 내부 습기 배출 유도(하절기 결로 방지)
• ④ 화재 예방
• 용접 작업 시 불티 비산 방지망(방화포) 설치
• 소화기 비치
• 화재감시인 배치 등 안전 조치 철저
• ⑤ 자재 관리
• 단열재는 규격 및 난연 성능 확인(KS 기준)
• 우천 시 보양 철저
• ⑥ 시공품질 관리 철저
• 준불연 이상 단열재 사용 의무화
• 층간 화재확상방지띠 설치 철저
• 단열재 부착 시 리본앤댑 방식 적용 기밀성 확보
• 바탕면 평활도 유지
• 개구부 사인장균열 방지용 대각선 메쉬 보강 철저
• 코너부분 코너비드 설치로 충격저항성 확보
• 고층부 또는 풍압 강한곳 패스너(Fastener) + 접착제 병행시공
• 내단열 공법과 외단열 공법 특성 비교

5. 시공 시 유의사항

6. 내단열과 외단열 비교표

7. AI 및 스마트 기술 활용방안

에너지 성능 최적화

• ZEB 인증을 위한 BEMS(건물에너지관리시스템)와 연계
• 시공 단계부터 에너지 사용량 모니터링 및 성능 검증

디지털 트윈 적용

• BIM 기반 디지털 트윈 활용
• 열교 취약 부위 사전 시뮬레이션 및 리스크 예측

스마트 시공 품질 관리

• 드론 및 IoT 센서 활용 외벽 단열재 부착 상태 점검
• 열화상 카메라 이용 단열 결손 부위 정밀 점검
