철근의 이음길이

1. 정의

철근의 이음 이란 철근의 길이가 제한되어 있어 두 개의 철근을 결합하여 구조적 연속성을 확보하고 응력을 전달하는 것을 말한다.

이음길이는 철근과 콘크리트 사이의 부착강도 에 의해 결정되며, 전달되는 응력이 충분히 전달될 수 있도록 소정의 길이를 확보하는 것이 핵심이다.

2. 이음길이 산정 기준

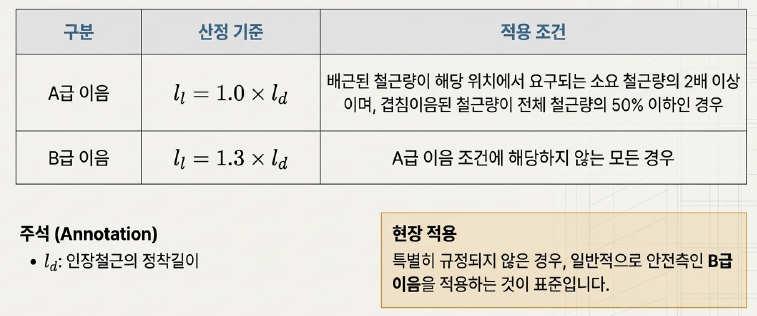

1) 인장 철근의 겹침이음 길이

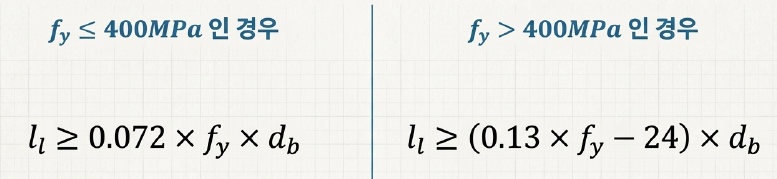

2) 압축 철근의 겹침이음 길이

• 공통사항
• 최소이음길이 300mm 이상
• 콘크리트 강도(fck)가 21MPa 미만인 경우 이음길이 1/3 증가

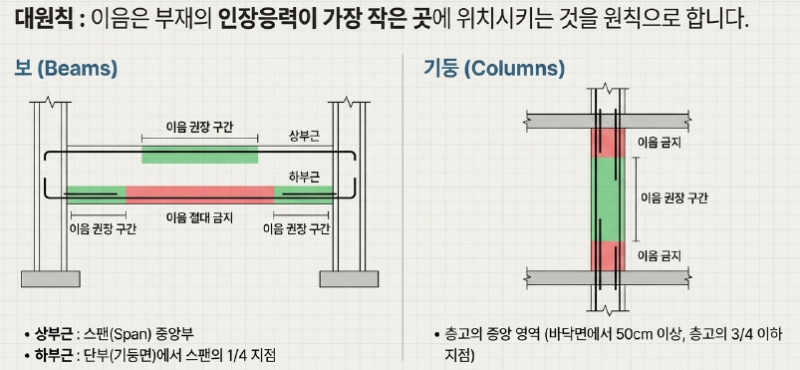

• 이음 위치: 응력이 가장 작은 곳에 설치하는 것이 원칙
• 보: 스팬(Span)의 1/4 지점
• 기둥: 바닥면에서 50cm 이상, 기둥 높이의 3/4 이하 지점

3. 이음의 위치 및 배치 기준

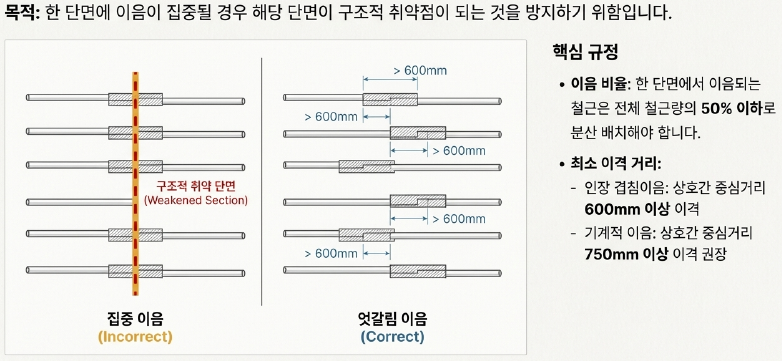

• 엇갈림 이음
• 한 곳에 이음이 집중되지 않도록 50%이하 로 엇갈려 배치
• 인장 이음 서로 600mm 이상 엇갈리게 배치
• 기계적 이음 750mm 이상 엇갈리게 배치

4. 시공 시 유의사항

• D35 이상 의 철근은 원칙적으로 겹침이음 금지
• 가스압접이나 기계적 이음 권장
• 단, 겹침이음의 한쪽 직경이 D35 미만 시 겹침이음 가능
• 이음길이 산정 시 정착길이 제외
• 철근의 지름이 다른 경우 가는 철근의 지름 기준으로 이음길이 산정
• 허용 오차 는 설계 수치의 10% 이내
