커튼월의 층간변위

1. 개요

층간변위란 지진, 풍압 등 수평하중 작용 시 구조체의 비틀림이나 수평 거동으로 인해 발생하는 상·하층 간의 상대적인 변위 현상을 말하며, 커튼월은 구조체에 부착되는 비내력벽 으로서, 구조체의 변형을 흡수하고 파손 및 탈락이 발생하지 않도록 변위 추종 성능 확보가 필수적이다.

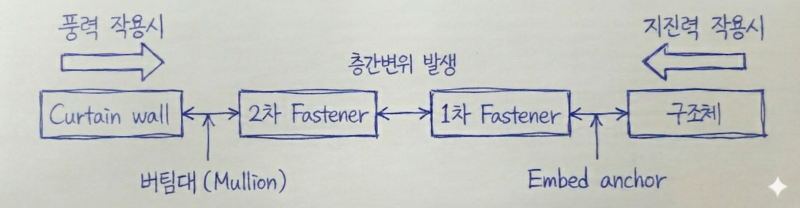

2. 층간변위 발생 메카니즘

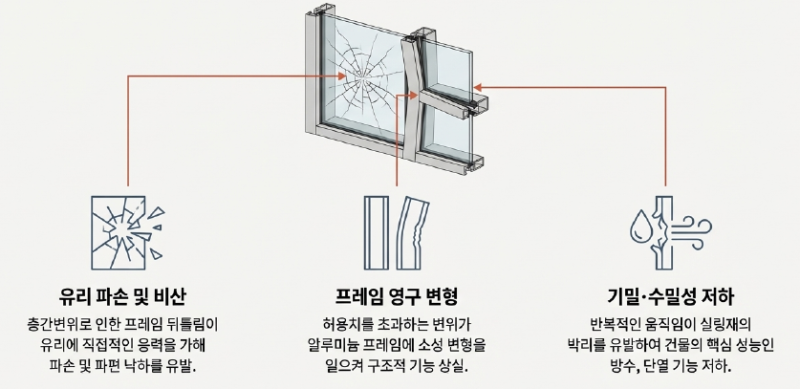

3. 층간변위 발생 원인 및 영향

4. 변위 추종을 위한 시공 방식

• Sliding 방식
• 하부 Fastener 용접고정, 상부 Sliding 처리
• 수평 방향으로 미끄러지며 변위를 흡수하는 방식
• Slip 흡수형

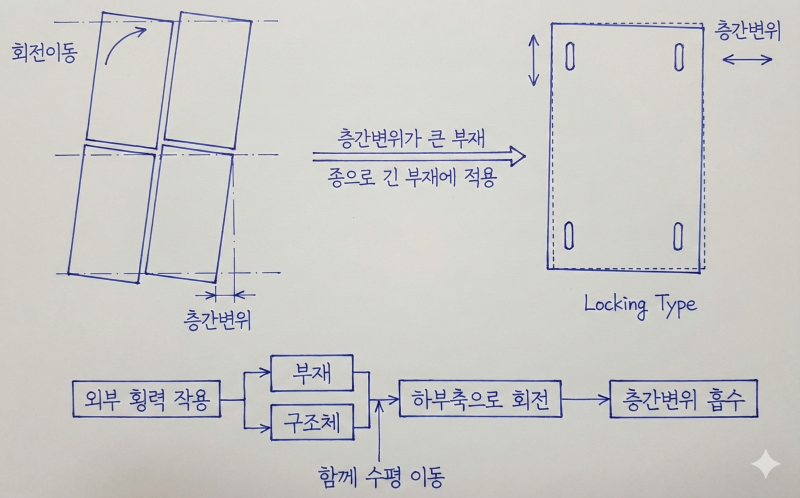

• Rocking 방식
• 지진 발생 시 개별 유닛이 회전(Rocking)
• 인접 유닛과의 간섭을 최소화하는 방식
• 자체 흡수형

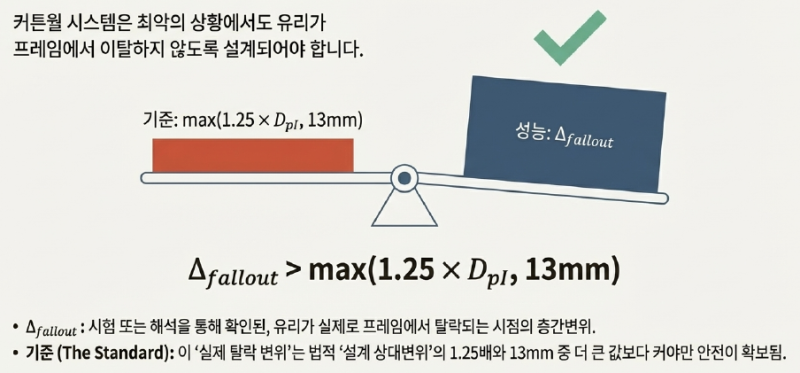

5. 시험 및 성능 검증

• Mock-up Test(실물대 시험)
• 풍동 시험 결과에 따라 실제 규격의 시험체 제작
• 구조 성능, 수밀, 기밀과 함께 층간변위 시험 실시

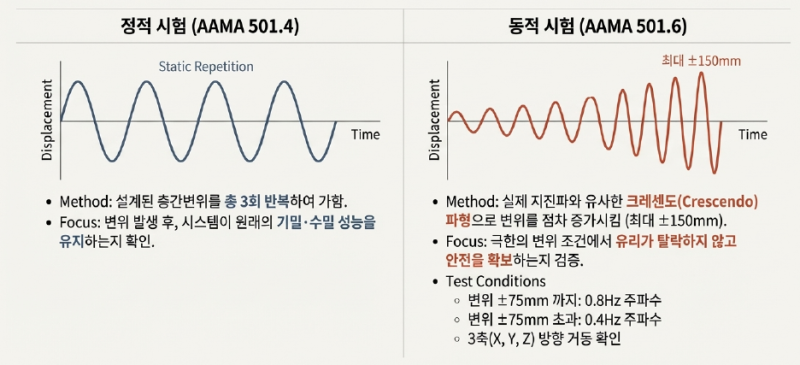

• 정적 층간변위 시험

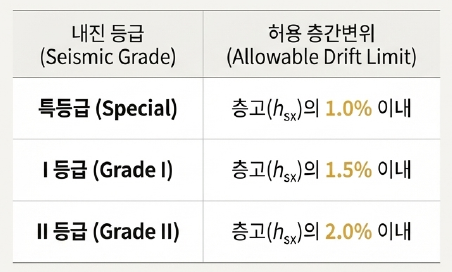

• 설계 층간변위(변위각 1/300~1/200 등) 단계적 가함
• 부재의 유해한 변형 유무 확인
• 동적 층간변위 시험
• 반복적인 진동 가함
• 실링재의 파손 및 외장재 탈락 여부 정밀 검증

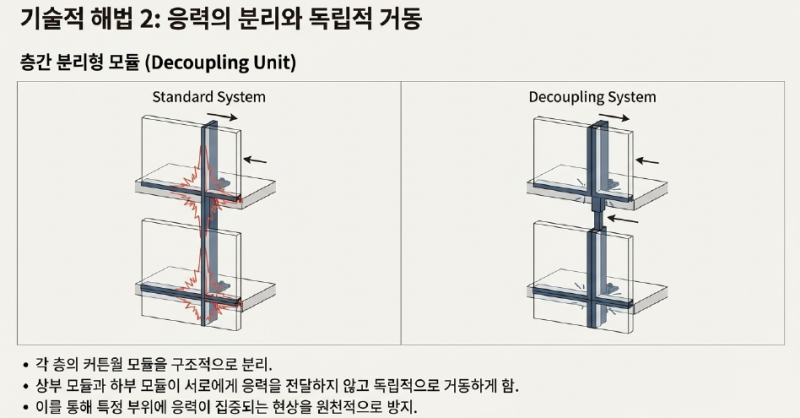

6. 설계 및 시공 시 전문가적 관점의 유의사항

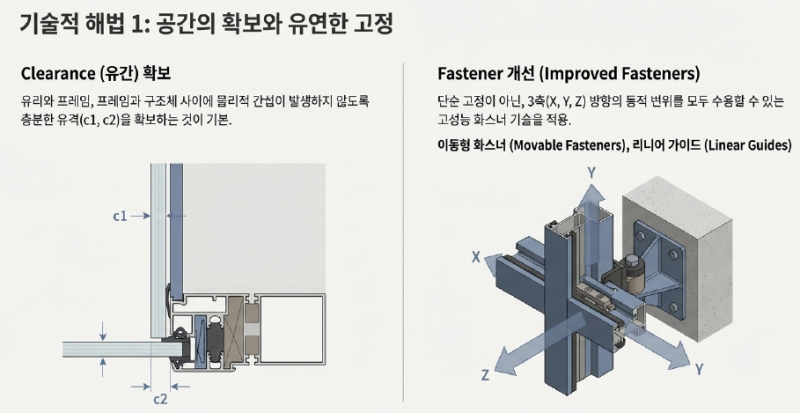

• Clearance(여유치) 확보
• 부재 간 물리적 간섭 방지 위해 계산된 변위량 이상의 충분한 유간 확보
• Fastener 정밀 시공
• 앵커 및 패스너의 연성 확보
• 정확한 수평·수직도 관리
• 고탄성 실링재 사용
• 반복적인 팽창과 수축에 대응
• 복원력이 우수한 Structural Silicone 및 가스켓 적용
• 이종 금속 부식 방지
• 알루미늄 프레임과 철재 앵커 접촉부 절연재 설치
• 전식(Electrolytic Corrosion) 방지
