Half PC구조의 접합방식과 시공시 주의사항에 대하여 설명하시오.
1. 개요

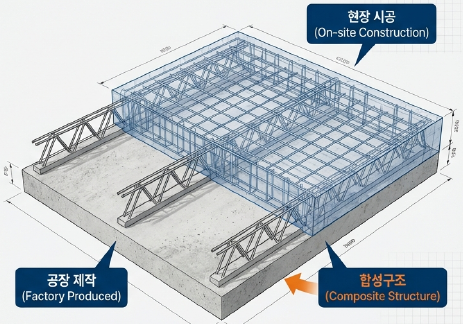

- Half PC(Precast Concrete) 구조는 공장에서 제작된 PC부재(하부)와 현장 타설 콘크리트(상부)를 결합하여 일체화 시킨 합성구조 방식이다.
- 이 공법은 PC부재와 현장 타설 콘크리트간의 일체성 확보가 핵심관리 사항이다.
2. Half PC구조의 접합방식
접합 원리별 접합방식
- 습식접합
- 접합부에 콘크리트 또는 그라우트 채워 접합
- 슬래브간, 슬래브 + 보 연결 시 적용
- 일체성 및 방수성능 우수
- 양생시간 필요, 공기 길어짐
- 건식접합
- 고장력 볼트, 용접, 기계적 이음 접합 등
- PC기둥 + 보 설치 시 초기 고정용 적용
- 즉시하중 지지 가능, 공기 단축 효과적
- 일체성 및 수밀성 저하
- 접합부 방청 및 내화처리 필수
- 습식접합 겸용 시 하이브리드 접합 됨
부위별 접합방식
Half PC 부위별 접합방식 및 주요 특징
| 구분 | 접합방식 | 주요 특징 |
|---|---|---|
| 슬래브 - 슬래브 | 트러스 가새 (Truss Girder) | PC 판 내 매립된 트러스 철근으로 상·하부 전단력 전달 및 일체성 확보 |
| 겹침이음 (Overlap Joint) | 판재 단부 돌출 철근과 현장 타설부 철근의 겹침 이음을 통한 연속성 부여 | |
| 슬래브 - 보 | 전단 연결재 (Shear Connector) | 보 상면 연결재와 슬래브 단부 결속으로 수평 전단력 저항 및 일체화 |
| 보 - 기둥 | 슬리브 이음 (Sleeve Joint) | 기둥 돌출 철근을 보 슬리브에 삽입 후 고강도 무수축 모르타르 충진 접합 |
| 코벨 접합 (Corbel) | 기둥 코벨 위에 보 거치 후 기계적 이음 또는 용접으로 물리적 고정 |
3. 시공 시 주의사항
Half PC 슬래브 시공 순서
- 1자재 반입 및 인양2점 걸기 수평 양중 및 부재 파손·치수 사전 검수
- 2하부 PC판 안착보 날개부 30mm 이상 걸침 안착 및 가스켓 설치
- 3접합면 처리상면 거칠기 6mm 확보, 레이턴스 제거 및 살수
- 4상부 철근 배근판재 간 겹침이음 및 트러스 가새 상부 철근 결속
- 5Topping 타설편심 방지 분산 타설 및 Half PC 판재 들뜸 방지
- 6습윤 양생건조수축 균열 제어를 위한 양생재 도포 및 습윤 양생
- ① 자재 관리 및 운반 주의사항
- 반입 및 인양
- 부재 파손 방지를 위해 2점 걸기 인양 준수
- 인양 시 수평 상태 유지
- 적치 방법
- 지반 침하 없는 평탄지 선정
- 받침목은 양단에서 전체 길이의 1/5 지점에 설치
- 수직 정렬
- 다단 적재 시 받침목 위치를 상하 일직선상에 배치
- 집중하중 방지
- 사전 검수
- 균열·파손 여부 확인
- 일련번호를 통한 부재 추적 관리
- ② 시공 단계별 주요 핵심 관리사항
- 설치 및 거치 단계
- 보 날개부에 최소 30mm 이상 안착하여 낙하 사고 예방
- Topping Concrete 타설 하중 고려한 간격 준수
- 수평 레벨 정밀 관리
- 접합부 사이 Gasket 또는 Mortar 채워 콘크리트 누출 방지
- 접합면 처리 단계
- 상·하부 일체화 위해 하부 PC 상면 거칠기 6mm 이상 확보
- 타설 전 레이턴스(Laitance) 및 오염물질 철저 제거
- 부착력 증대 위한 접합면 살수(Pre-wetting) 실시
- 철근 배근 및 정착
- 부재 간 접합부 철근의 정착 길이 및 겹침 이음 기준 엄격 준수
- 기둥·보 등 핵심 구간 내 철근 위치 오차 방지 위한 견고한 고정
- ③ 콘크리트 타설 및 후속 관리
- 편심 하중에 의한 붕괴 방지 위해 분산 타설 실시
- 타설 중 Half PC 판재가 들뜨거나 이동하지 않도록 고정 상태 점검
- 타설 전 과정 부재 변형 및 동바리 이상 유무 확인 위한 전담 관리자 배치
Topping Concrete의 건조수축 균열 방지 위한 양생재 도포 및 습윤 상태 유지
4. 품질 확보를 위한 핵심 관리 항목
합성 단면 일체성 : 전단 연결재의 배근 상태 및 유효 높이 관리
수평도 관리 : 부재 간 단차 발생 시 마감 공정 부하 증가하므로 설치 정밀도 확보
안전 관리 : PC 부재 거치 시 하부 통제 및 전도 방지 조치 철저
5. 결론
Half PC 구조는 공장 생산의 정밀도와 현장 타설의 일체성을 결합한 우수한 공법이나, 접합부의 전단 성능과 타설 시 동바리 안전성이 품질의 핵심이므로 철저한 시공 관리와 검측이 수반되어야 한다.
※ 접합부 주요 결함(Crack)의 종류 및 원인
Half PC 접합부 주요 결함(Crack) 유형 및 원인
| 구분 | 결함 유형 | 주요 원인 |
|---|---|---|
| 반사 균열 | PC 부재 간 조인트 상부 Topping Concrete에 직선으로 발생 | 부재 간 거동 차이 및 온도 변화에 따른 신축 대응 부족 |
| 접합면 박리 | 하부 PC와 상부 Topping Concrete 간의 일체성 상실 | PC 상면 레이턴스 미제거, 거칠기 확보 미흡, 살수 미실시 |
| 수축 균열 | Topping Concrete 표면에 불규칙하게 발생 | 급격한 수분 증발, 단위수량 과다, 양생 부실 |
| 단부 전단 균열 | 보 또는 기둥 접합부 인근에서 사선 방향 발생 | 지지길이 부족, 전단 연결재(Truss 등) 설치 불량 |
※ 균열 방지 및 품질 관리 대책
1. 구조적 일체성 확보
표면처리: 하부 PC 상면 거칠기를 6mm 이상 확보하여 전단 마찰력 극대화
청소 및 습윤: 타설 전 고압 살수로 레이턴스 제거 및 습윤 상태(SSD) 유지로 부착력 증대
트러스 가새 관리: Truss Girder의 상단이 Topping 내부에 확실히 매립되도록 유효 높이 확보
2. 반사 균열 제어
보강근 배치: PC 조인트 상부에 와이어 메시(Wire Mesh) 또는 추가 보강근 설치
타설 계획: 이어치기 시간을 최소화하고 연속 타설을 통한 일체화 유도
신축 줄눈: 대면적 시공 시 일정 간격으로 유도 줄눈(Control Joint) 설치 고려
※ 시공 시 방수 처리 대책
1. 조인트 틈새 밀폐
가스켓(Gasket) 및 Mortar: 부재 접합부 틈새에 고무 가스켓 또는 무수축 모르타르를 채워 페이스트 누출 및 누수 경로 차단
탄성 실란트: 수평·수직 접합부에 탄성계수가 높은 실링재를 도포하여 부재 거동 대응
2. 방수층 형성
보강 테이프(Strip): 균열 취약부(조인트)에 방수 보강 시트나 테이프를 선시공한 후 전체 방수 실시
도막 방수: Topping Concrete 경화 후 일체화된 표면에 고신축성 도막 방수재 적용 (옥상, 욕실 등 습식 공간)
치켜올림 처리: 벽체와 슬래브 접합부는 방수층 치켜올림 높이( 300mm 이상 )를 확보하여 단부 누수 예방
