PRD(Percussion Rotary Drill) 공법
1. 개요
PRD 공법 이란 T-4 Hammer와 케이싱을 이용하여 강력한 타격과 회전력을 동시에 가함으로써 토사층부터 암반층까지 수직으로 굴착하고, 그 내부에 H-Pile이나 강관(Steel Pipe)을 삽입한 후 그라우팅을 실시하는 공법입니다. 주로 역타공법(Top-Down)의 기둥 설치나 대구경 말뚝 기초 시공에 활용됩니다.
2. 공법의 특징
- 복합 굴착
- 충격(Percussion)과 회전(Rotary)을 병행
- 경암층까지 굴착 가능
- 성능이 우수함

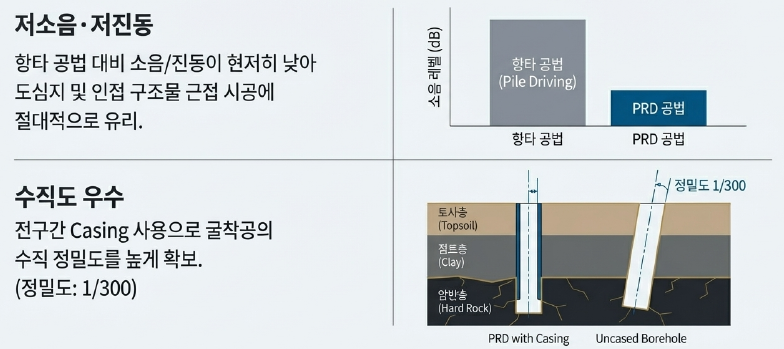

- 저소음·저진동
- 항타 공법에 비해 소음과 진동이 적음
- 도심지 근접 시공 유리함
- 수직도 우수
- Casing을 선단부까지 압입 굴착
- 굴착공의 수직 정밀도 높음
- 공벽 유지
- Casing을 사용으로 지하수위가 높거나 연약지반 적용 가능
- Casing을 사용으로 공벽 붕괴 방지

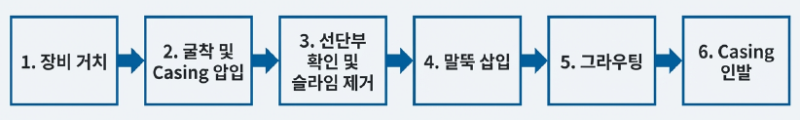

3. 시공 순서
- ① 굴착위치 확인 후 장비 수평 세팅
- ② 굴착 및 Casing 압입
- T4-Hammer와 Bit 이용 굴착하며 케이싱을 동시에 삽입
- ③ 선단부 확인
- 설계 지지층(암반 등) 도달 여부 확인
- 슬라임(Slime) 제거

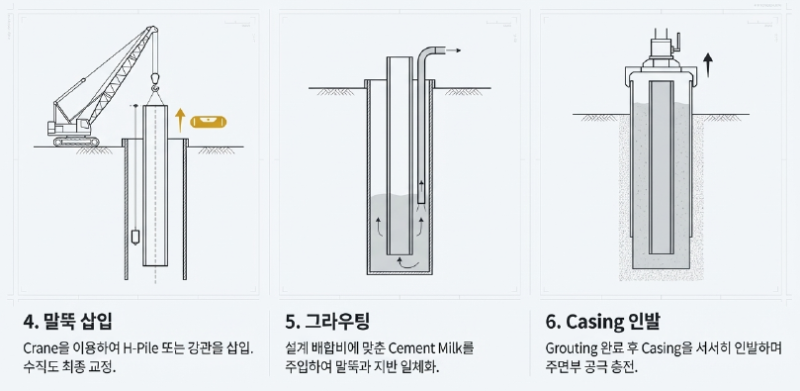

- ④ 말뚝 삽입
- H-Pile 또는 강관 굴착공 내부에 삽입
- 수직도 교정
- ⑤ 그라우팅(Grouting)
- 선단부 및 주면부에 시멘트 밀크 등을 주입 후 일체화
- ⑥ 그라우팅 후 Casing 서서히 인발

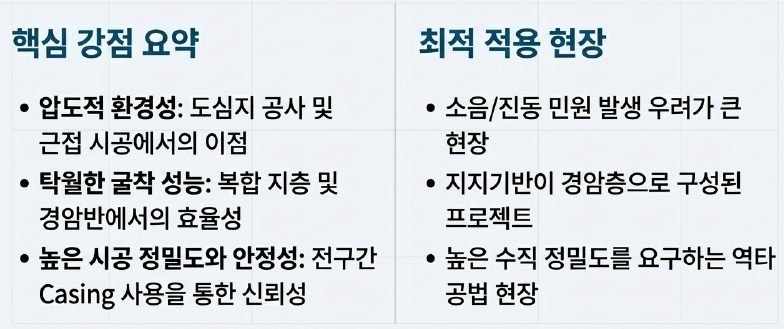

4. 시공 시 유의사항 (Key Points)
- 수직도 관리
- 굴착 초기 단계에서 수직도가 틀어지면 수정이 어려우므로 상시 체크 필요
- 슬라임 제거
- 말뚝 선단 지지력 확보를 위해 굴착 완료 후 바닥면의 슬라임을 철저히 제거
- 그라우팅 품질
- 배합비 준수 및 주입량 확인을 통해 말뚝의 지지력과 부착력 확보
- 인접 구조물 영향
- 지하수 배출이나 진동으로 인한 인접 건물 침하 여부 모니터링

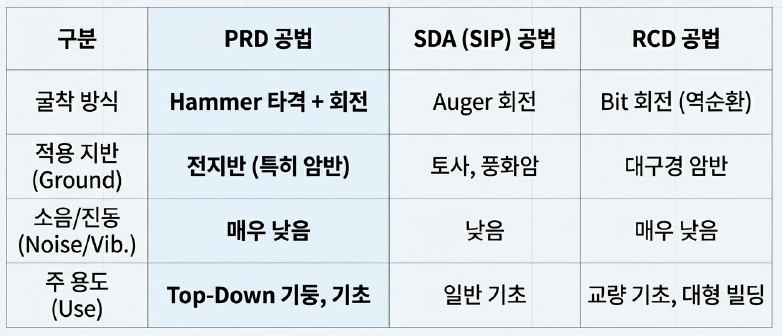

5. 타 공법과의 비교
