열전도율, 열관류율, 열관류저항

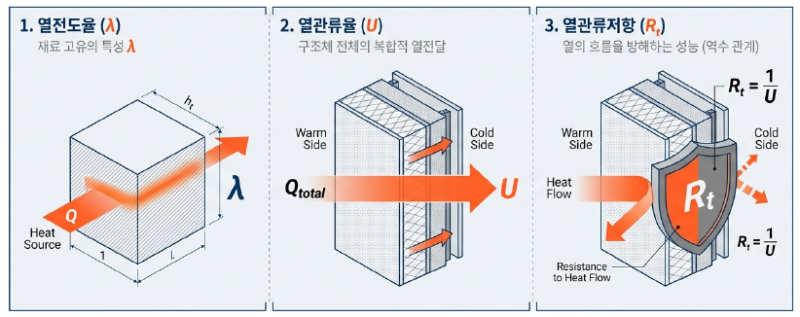

1. 정의

건축물 부위(벽체, 지붕 등)를 통한 열의 이동을 정량적으로 나타내는 지표로, 단열 성능을 평가하는 척도임

2. 특징

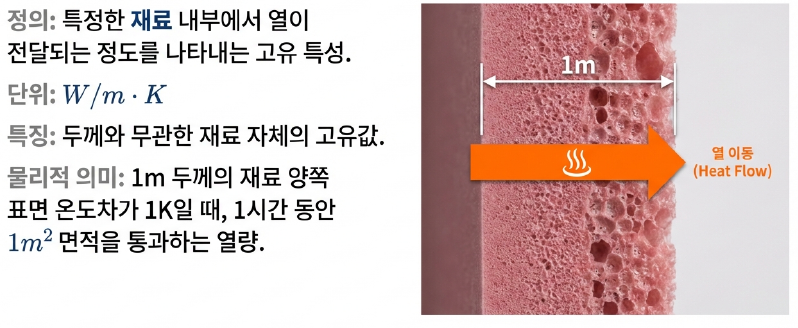

① 열전도율 (λ)

두께 1m인 재료의 양쪽 표면 온도 차이가 1℃일 때, 단위 시간(1시간) 동안 1㎡의 넓이를 통과하는 열량

특정한 재료 내부에서 열이 전달되는 정도
두께와 무관한 재료의 고유 특성

강재는 열전도율이 매우 높아 한중 및 서중 콘크리트 시공 시 온도 관리에 불리한 요소로 작용

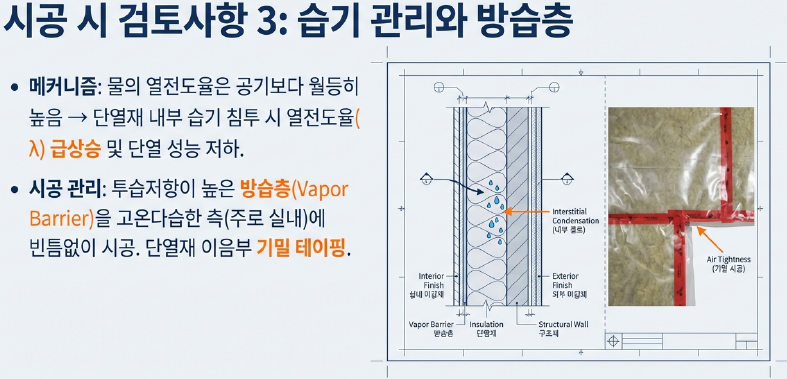

재료 내부에 습기가 많아지면 열전도율이 상승 하여 단열 성능이 저하
외벽 시공 시 방습층 설치 등 대책 필요

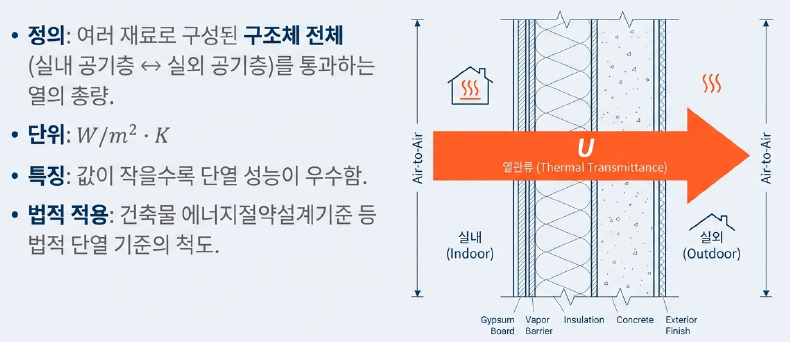

② 열관류율 (U)
재료 자체의 저항과 표면 열전달 저항을 합산한 전체적인 열 차단 능력
여러 재료로 구성된 구조체 전체를 통과하는 열의 양
복합적 열전달
열의 흐름을 방해하는 정도
재료의 두께( d )에 비례하고 열전도율( k )에 반비례
재료의 저항을 높이는 것 이 단열공사의 핵심 목적
밀도가 낮은 재료는 공기층에 의해 열저항이 커지므로 단열성이 우수

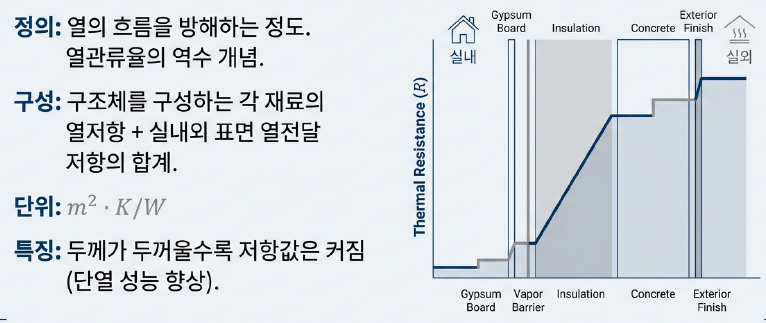

③ 열관류저항 (R)
열관류율의 역수로 계산
열관류율 값이 낮을수록 단열 성능이 우수
각 재료의 저항과 표면 열전달 저항의 합
실내에서 실외로 열이 빠져나가는 비율
여러 재료로 구성된 구조체(벽체, 지붕 등)
건축물의 에너지 소비를 줄이기 위해 이를 낮추는 설계와 시공이 중요

커튼월(Curtain Wall) 공사 시 Mock-up Test를 통해 열손실 정도를 사전에 검증

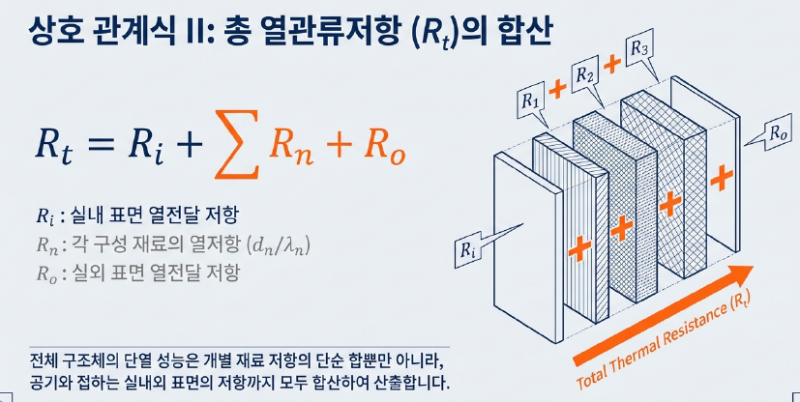

3. 상호 관계식

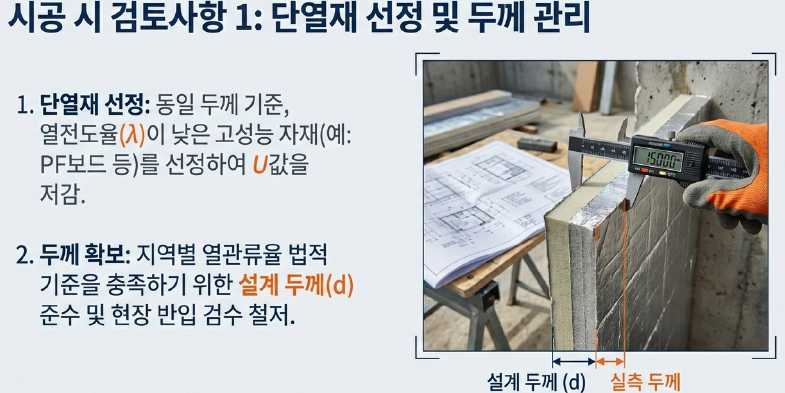

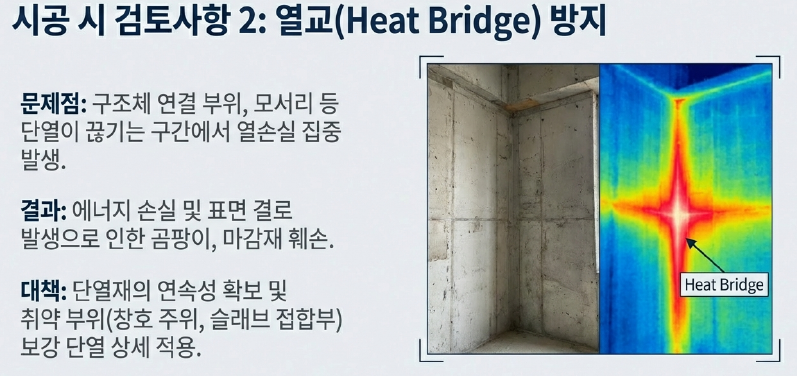

4. 시공 시 검토사항

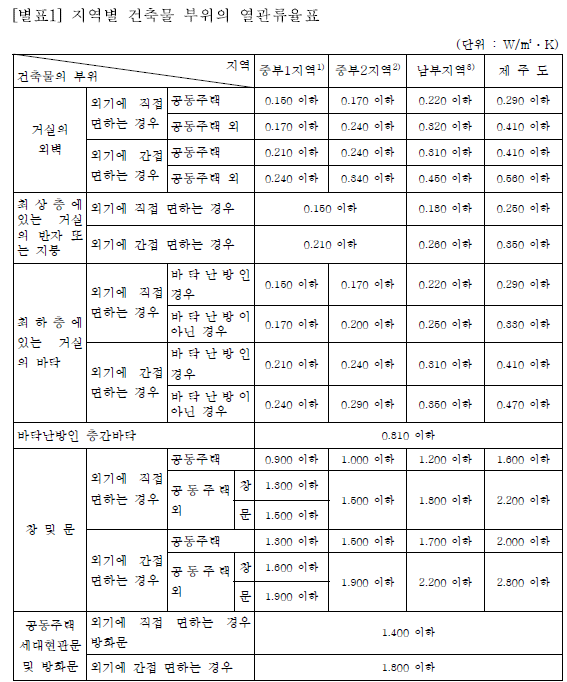

<지역별 건축물 부위의 열관류율 기준표 (단위: W/㎡·K )>

※ 지붕(가장 엄격) > 외벽 > 바닥 > 창 및 문 순으로 기준값이 낮게 설정

<쉬운설명>

1. 열전도율 (λ, 람다)

"재료 자체가 열을 얼마나 잘 전달하는가?"

재료 고유의 성질입니다. 뜨거운 국에 쇠숟가락과 나무 숟가락을 담갔을 때, 쇠숟가락이 금방 뜨거워지죠? 쇠는 열을 잘 전달하기 때문입니다.

열을 잘 전달하면 (쇠숟가락) = 열전도율이 높다 .

열을 잘 전달하지 못하면 (나무 숟가락, 단열재) = 열전도율이 낮다 .

건축에서는: 단열재는 열전도율이 낮을수록 좋은 재료입니다.

단위 읽는 법: W/m · K → [와트 퍼 미터 켈빈]
"열이 지나가는 것을 얼마나 방해하는가?"

2. 열저항 (R) 및 총 열관류저항 (Rt)

'열전도율'의 반대 개념입니다. 열이 지나가기 힘든 정도, 즉 '저항'입니다.

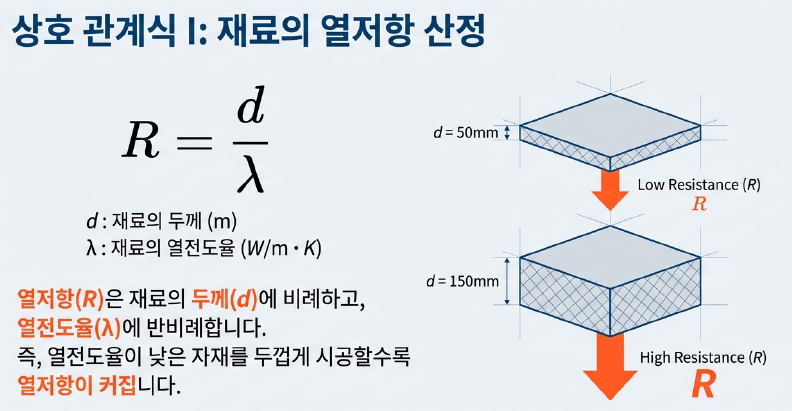

재료의 열저항(R): 공식 R = d / λ 에서 알 수 있듯이, 재료가 두꺼울수록(d가 클수록), 그리고 열을 잘 전달하지 못하는 재료일수록(λ가 작을수록) 저항은 커집니다. 두꺼운 패딩을 입으면 추위를 더 잘 막아주는 것과 같습니다.

총 열관류저항(Rt): 실제 벽은 콘크리트, 단열재, 벽지 등 여러 겹으로 되어 있습니다. 이 모든 재료의 저항과 벽 표면의 공기 저항까지 모두 합친 '종합적인 방해 능력'입니다.

건축에서는: 열저항은 클수록 단열이 잘 되는 것입니다.

단위 읽는 법: ㎡ · K/W → [제곱미터 켈빈 퍼 와트]
"그래서 결과적으로 벽 전체를 통해 열이 얼마나 빠져나가는가?"

3. 열관류율 (U)

건축물 단열 성능의 최종 성적표 입니다. 벽 전체(안쪽 공기부터 바깥쪽 공기까지)를 통과해서 나가는 열의 양입니다.

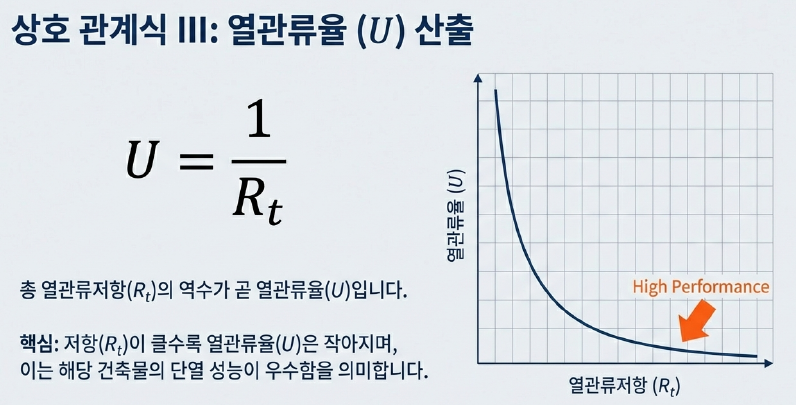

핵심 관계: 이미지의 공식 U = 1/Rt 처럼, 열관류율은 '총 열관류저항'의 역수(반대)입니다.

저항(Rt)이 커서 열을 잘 막으면 → 열이 조금만 빠져나가므로 열관류율(U)은 작아집니다 .

저항(Rt)이 작아서 열을 잘 못 막으면 → 열이 많이 빠져나가므로 열관류율(U)은 커집니다 .

건축에서는: 열관류율 수치는 작을수록 단열 성능이 우수한 것입니다.

단위 읽는 법: W/㎡ · K → [와트 퍼 제곱미터 켈빈]

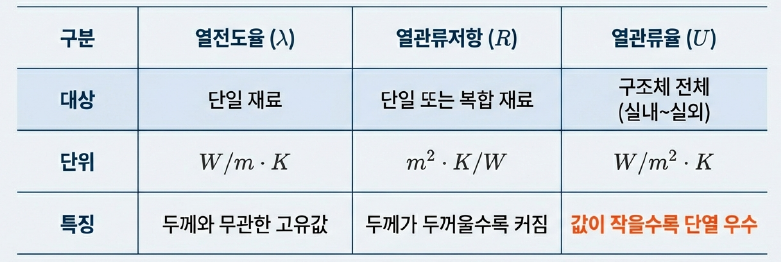

4. 요약

열전도율(λ): 재료의 타고난 성질. 낮을수록 좋음.

열관저항(R, Rt): 열을 막는 힘. 클수록 좋음.

열관류율(U): 최종적으로 빠져나가는 열의 양. 작을수록 좋음.
