철근 피복두께 기준 및 부착력 확보방안

1.개요

• 철근표면에서 이를 감싸고 있는 큰크리트 외부 표면까지의 최단거리를 피복두께라고 한다.
• 피복두께는 철근콘크리트의 내구성 및 부착력 등의 확보를 위해 반드시 기준을 준수해야 한다.

2. 피복두께 확보 목적

3. 콘크리트 피복두께 확보를 위한 사전 고려사항

• 부재 종류별 마감 유무
• 환경조건 파악
• 시공정도 검토
• 내구성, 내화성, 내력 확보 범위

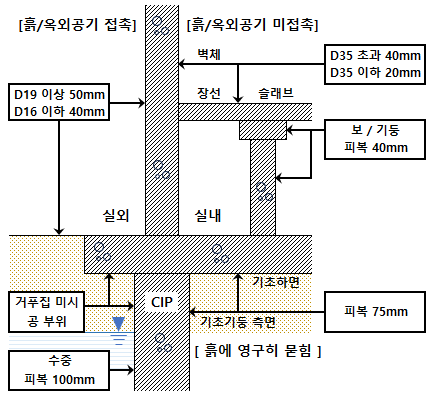

4. 철근콘크리트 피복두께 기준

5. 철근콘크리트 부착력에 영향을 주는 요인

철근 배근 위치

• 상부철근 하부 콘크리트 침하로 인해 부착력 저하
• 철근 배근 시 보정계수 적용

철근 직경 크기

• 지름 굵을수록 주면적 넓어 부착력 증가
• 단위면적당 부착응력 감소

소요 피복두께

• 피복 얇으면 콘크리트 할렬파괴 발생
• 부착력 급격히 상실

콘크리트 유동성 및 슬럼프

• 과도한 슬럼프 재료분리 유발
• 철근하부 공극 발생

6. 철근의 부착력 확보방안

재료적 확보방안

• 콘크리트 강도 증대
• 압축강도 높을수록 부착강도 상승
• 이형철근 사용
• 표면 마디, 리브 맞물림 효과 발생
• 청결 유지
• 철근표면 부유물, 기름 제거
• 철근 녹 약2% 부착력 증대

2) 철근배근 및 설계적 측면

• 피복두께 준수
• 철근간격 유지
• 철근 순간격
• 굵은골재 최대치수 1.25배
• 굵은골재 25mm이상 유지
• 정착 및 이음길이 확보
• 인장철근 정착길이, 겹침이음길이
• 구조계산 따라 충분히 확보
• 횡보강근 배근
• 스트럽, 띠철근 밀실 배근
• 내부 콘크리트 구속력 증대

3) 시공적 측면

• 스페이서 설치
• 적정 간격 설치
• 피복두께 및 철근위치 고정
• 밀실한 다짐
• 철근주변 공극제거
• 블리딩 및 레이턴스 제거

7. 철근피복두께의 허용오차 기준
