조적벽 본드빔(Bond Beam)

1. 정의

조적조 벽체의 강성 보강 및 일체성 확보를 위해 벽체 상부나 중간에 설치하는 철근콘크리트 구조의 수평 띠보

2. 주요 기능 및 설치 목적

지진·풍하중 횡력 저항

• 풍하중, 지진하중 등 횡압력에 대한 저항성 증대
• 벽체 전도 방지

상부 집중하중 분산

상부 전달 집중하중 벽체 전체에 균등하게 분산

조적벽 부등침하 균열 억제

• 개구부 주변 온도변화 균열 억제
• 건조수축 균열 제어

벽체 면외 변위 억제

기초 부동침하, 지반 변위 발생 시 벽체 변형 최소화

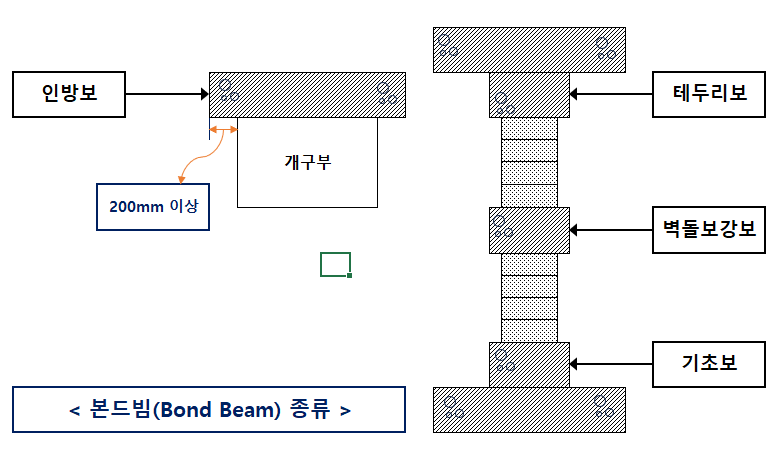

3. 설치 기준 및 위치

본드빔 설치 기본 위치

• 벽체 최상단(지붕층 직하)
• 각 층의 슬래브 위치
• 개구부 상·하부

2) 설치 간격

• 벽체 높이 3.5m 이상 시 설치
• 보강블록 높이 6.0m 이상 시 설치

3) 개구부 연장

인방보 역할 겸하는 경우 개구부 폭보다 좌우 200mm 이상 연장 정착

4. 시공 시 유의사항

• 접합부 연결 철물(Wall Tie) 병행 설치 후 구조적 일체성 강화
• 타설 후 소요 강도가 발현까지 충격, 진동 금지
• 급격한 건조 수축 방지 위한 습윤양생 실시
• 블록 하단 청소구멍 설치 및 이물질 완전 제거 후 타설

5. 맺음말

최근 강화된 비구조 요소 내진 설계 기준에 따라 조적벽의 탈락 및 붕괴 방지가 필수적임

본드빔은 단순 수평 보강을 넘어 건축물 전체의 내진 성능을 좌우하므로 테두리보와 연계한 일체화 시공 여부를 반드시 확인해야 함
