거푸집 및 동바리 설계 및 시공 관점 검토사항

1. 개요

거푸집 및 동바리는 콘크리트 타설 시 형상을 유지하고 경화 전 하중을 지지하는 가시설물이다. 최근 붕괴 사고 예방을 위해가설공사 설계기준 강화 및 설계 안전성 검토(DFS)를 통한 선제적 위험 관리가 필수적이다.

2. 거푸집 및 동바리 설계 관점의 검토 사항

구조 안전성 검토

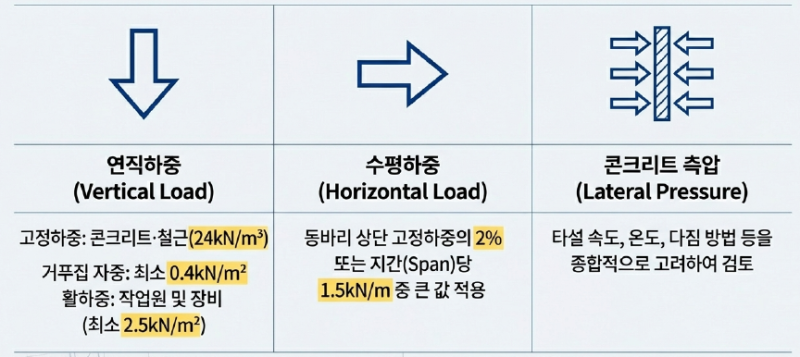

설계하중 산정

연직하중 : 콘크리트·철근의 고정하중(24kN/m³), 거푸집 자중(최소 0.4kN/m²), 작업원 및 장비의 활하중(최소 2.5kN/m²)

수평하중 : 동바리 상단에 가해지는 고정하중의 2% 또는 지간(Span)당 1.5kN/m 중 큰 값 적용

콘크리트 측압 : 타설 속도, 온도, 단위중량, 다짐 방법 및 혼화제 사용 여부에 따른 보정계수 적용

• 응력 및 변형 검토
• 허용응력설계법 적용
• 부재별 휨·전단·압축 및 처짐 제한값(L/360 이하 등) 준수 여부

설계 도면 및 상세도 작성

• 조립도 구체화
• 부재의 규격, 간격, 연결재(핀, 볼트)의 위치를 상세히 명시
• 특수 부위 상세
• 캔틸레버, 전이보, 경사 부위 등
• 하중 집중 구간의 별도 보강 상세도 확보

법적 검토 및 전문가 협력

• 관계전문가 확인
• 높이 5m 이상 거푸집 및 동바리
• 작업발판 일체형 거푸집(갱폼 등)
• 건축, 토목 구조기술사의 구조 안전성 확인
• 설계안전성검토(DFS)
• 설계 단계에서 위험 요소 발굴
• 시스템 동바리 우선 적용 등 공법 대안 제시

3. 거푸집 및 동바리 시공 관점의 검토 사항

설치 전 단계

• 재료의 적합성
• 부식, 변형, 균열이 있는 재사용 부재의 사용 금지
• 성능 검사 성적서 확인
• 지반 지지력 확보(부등침하 방지)
• 다짐, 콘크리트 타설, 지반 내력 시험
• 동바리 하부 두께 45mm이상 깔목, 깔판 설치
• 연약지반 및 동결지반 존재 시 감독관 승인 없이 설치 금지

설치 및 타설 단계

• 수직도 및 수평 가새
• 파이프서포트 높이 3.5m 초과 시 2m 이내마다 수평연결재 설치
• 동바리의 수직도(L/100 이내) 확보
• 구조설계에 따라 좌굴 방지 위한 가새재 설치
• 결속 상태 점검
• 거푸집 긴결재(Form Tie)의 조임 강도 점검
• 동바리 간 연결부(U-Head 등)의 밀착 상태 점검
• 타설 시 관리
• 편심 하중 방지를 위한 대칭 타설
• 층별 분산 타설 원칙 준수
• 타설 중 관리감독자 배치
• 동바리 변형, 변위 거푸집 터짐 등 실시간 몬니터링 실시

해체 및 전용 단계

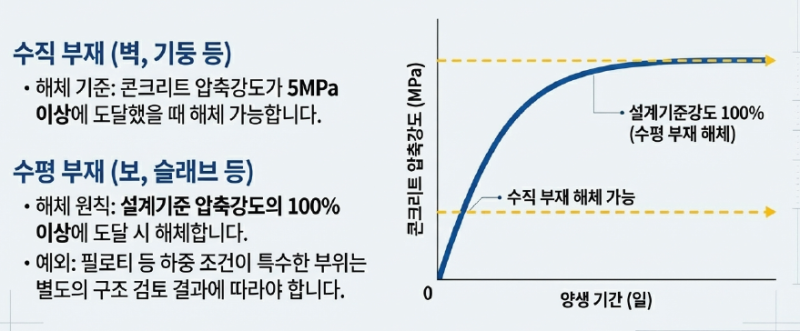

• 해체 시기 결정
• 현장 양생 공시체를 통한 압축강도 확인
• 수직부재 압축강도 5MPa이상 도달 시
• 수평부재 설계기준 압축강도의 100% 이상 도달 시
• 필러(Filler) 동바리
• 슬래브 해체 후 하중 전이 방지
• 필러 동바리 존치하여 균열 방지

4. 최근 기술 동향 및 강화 사항

최근 기술 동향 및 강화 사항

5. 결론 및 제언

거푸집 및 동바리 사고는 대부분 구조 계산과 현장 시공의 괴리에서 발생한다. 따라서 구조기술사의 안전 확인, 지반 지지력 확보, 타설 중 모니터링이라는 3단계 품질 관리 프로세스를 정착시켜 건설 사고를 근본적으로 예방해야 한다.
