기계적이음, 용접이음, 가스압접이음 품질시험

1. 정의

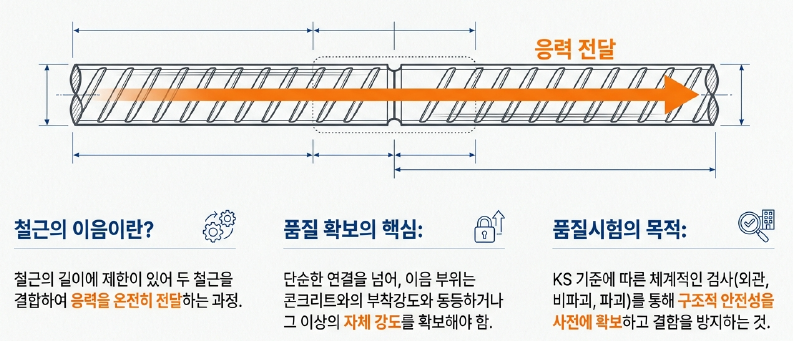

철근의 이음 은 철근의 길이에 제한이 있어 두 철근을 결합하여 응력을 전달하는 것을 말하며, 이음 부위는 콘크리트와의 부착강도뿐만 아니라 이음 자체의 강도 확보가 핵심이다.

품질시험 은 이음 공법별로 정해진 KS 기준(예: KS D 0244, KS D 0273 등)에 따라 외관 검사, 비파괴 검사, 파괴 검사(인장시험)를 실시하여 구조적 안전성을 확보하는 과정이다.

2. 기계적 이음 (Mechanical Splice) 품질시험

• 외관 검사
• 전체 개소를 대상 검사
• 검사내용
• 커플러의 헐거움
• 내·외경 및 길이
• 철근 가공 치수
• 육안 및 버니어캘리퍼스 사용
• 인장 시험 (파괴 시험)
• 시험 빈도
• 제품 규격별 매 100개마다 1개
• 설계도서 기준
• 합격 기준
• 설계기준 항복강도의 125% 이상
• 잔류 변형량 시험
• 1등급 0.3mm 이하
• 2등급 0.6mm 이하
• 모든 이음 부위
• 용접 사이즈
• 목두께
• 비드 형성 확인

3. 용접 이음 (Welded Splice) 품질시험

언더컷(Under-cut), 오버랩(Over-lap), 균열(Crack) 등의 결함 유무 검사

• 비파괴 검사 (NDT)
• 초음파 탐상검사(UT)
• 내부 결함(Blow hole, 슬래그 혼입 등)확인
• 500개소마다 1회 실시
• 지정된 로트별로 실시
• 방사선 투과검사(RT)
• 내부 결함 검출
• X선, Y선 투과 정밀검사
• 인장 시험
• 설계기준 항복강도의 125% 이상 확보

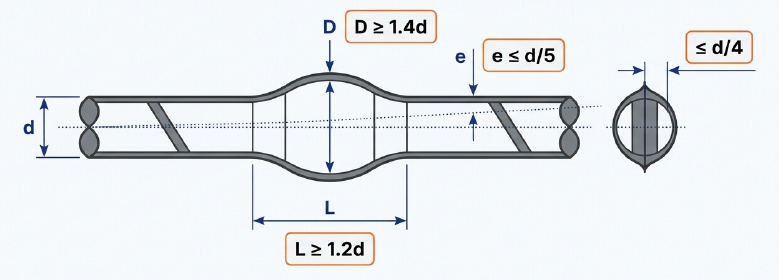

• 전 개소 대상 이음부의 형태 측정
• 압접 돌출부 직경(D): 철근 직경의 1.4배 이상
• 압접 돌출부 길이(L): 철근 직경의 1.2배 이상
• 편심량(e): 철근 직경의 1/5 이하
• 엇갈림: 철근 직경의 1/4 이하

4. 가스 압접 이음 (Gas Pressure Welding) 품질시험

• 초음파 탐상검사 (비파괴)
• 1개 검사 로트당 30개 추출 검사
• 불합격 1곳 이하 시 합격
• 1개 검사 로트당 3개의 시편 채취
• 평균값 설계기준 항복강도의 125% 이상 확인
• 기후 영향
• 가스압접 및 용접은 기온 0℃ 이하 시 시공 금지
• 강풍 시 방풍막 설치
• 작업자의 숙련도에 따라 품질 좌우되므로 숙련도가 시공 실시
• 엇갈림 배치
• 응력이 집중되는 곳을 피할 것
• 한 곳에 이음이 50% 이상 집중되지 않도록 엇갈려 배치 원칙

5. 품질관리 시 유의사항
