커튼월 Fastner 접합방식

1. 개요 (Definition)

커튼월(Curtain Wall)은 공장 생산 부재로 구성되는 비내력벽으로, 구조체 외벽에 고정철물인 Fastener(패스너)를 사용하여 부착하는 방식이다.

패스너는 커튼월의 하중(자중, 풍하중)을 구조체에 전달하고, 온도 변화나 지진에 의한 층간변위 추종성을 확보하는 핵심 접합 부품이다.

2. 패스너의 요구성능

• 하중 전달
• 풍압력과 커튼월 부재의 자중을 구조체에 안전하게 전달
• 풍력 작용 → 커튼월 → 2차 패스너 → 1차 패스너 → 구조체
• 지진력 작용 → 구조체 → 1차 패스너 → 2차 패스너 → 커튼월
• 층간변위 추종성
• 지진, 강풍 시 발생하는 구조체의 변위에 따라 커튼월 부재가 유연하게 거동
• 시공 정밀도 확보
• 수직·수평에 대한 검측 관리
• 커튼월의 전체적인 미관과 성능 유지
• 발음(Noise) 방지
• 부재 간 마찰로 인한 금속 마찰음 발생하지 않도록 완충 및 미끄럼 성능 필요
• Slide(슬라이드) 방식
• 하부 용접고정, 상부 슬라이딩 방식
• 층간변위 발생 시 수평방향 전단변위 방지
• 변형 어려운 PC C/W에 적용

3. 패스너 접합방식의 분류

• Rocking(로킹) 방식
• 부재의 상, 하부는 한 점씩 pin으로 지지하는 방식
• 층간변위 발생 시 수직방향 전단변위 방지
• 메탈 C/W는 변형 흡수가 쉬워 미적용

• Fixed 방식
• 상, 하부 패스너 용접으로 고정하는 방식
• 층간변위 시 손상 없어야 함
• 부재 열팽창 흡수
• 변형하기 쉬운 메탈 C/W에 적용
• 용접 고정으로 패스너 고정 간단

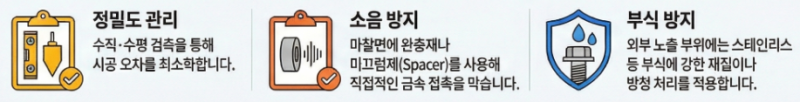

4. 시공 시 유의사항

• 정밀도 관리
• 패스너 설치 시 수직·수평 검측 관리를 철저히 하여 시공 오차 최소화
• 정밀도 부족 시 단열성능 저하 및 결로발생 유발
• 계측기구 사용
• 발음현상 방지
• 접합부의 마찰면에는 완충 처리 실시
• 멀리언과 패스너 접합부에 미끄럼재 또는 스페이서 부착
• 금속 간 직접 마찰 방지
• 방청 및 내식성

융빙제나 외기에 노출되는 부위는 도장 처리나 스테인리스 등 부식에 강한 재질을 사용

결로 대책

패스너의 시공 정밀도가 미흡할 경우 단열 성능 저하로 인한 결로가 발생할 수 있으므로 밀실하게 시공

5. 결론

커튼월 패스너는 구조적 안전성뿐만 아니라 층간변위 추종성 및 발음 방지 등 사용성 측면에서 매우 중요하다.

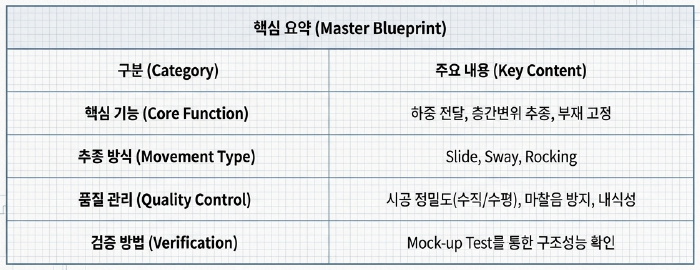

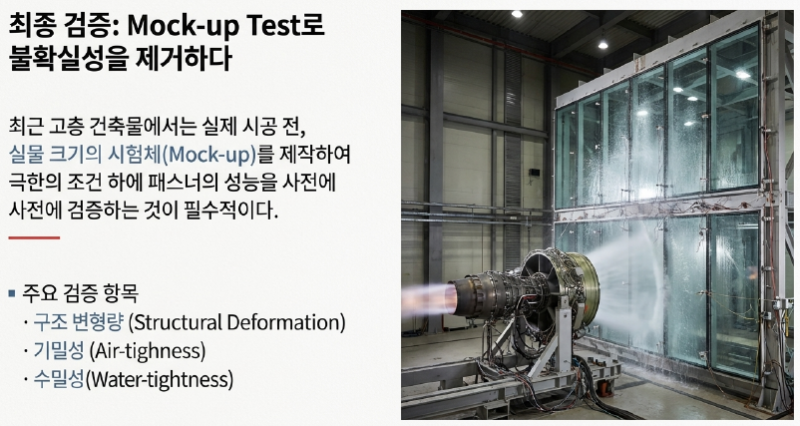

최근 고층 건축물의 증가에 따라 Mock-up Test를 통해 패스너의 구조 변형량과 기밀성, 수밀성 등을 사전에 검증하여 시공의 불확실성을 제거해야 한다.
