패시브 하우스(Passive House)
1. 개요
패시브 하우스 란 첨단 단열 공법을 이용하여 에너지의 낭비를 최소화한 건축물로, 난방 설비 없이도 겨울을 지낼 수 있는 에너지 절약형 건물을 말한다.
액티브(Active) 하우스가 에너지를 '생산'하는 개념이라면, 패시브(Passive) 하우스는 에너지를 '보존'하는 개념이라 할 수 있다.
2. 패시브하우스의 개념도 및 5대 핵심 요소

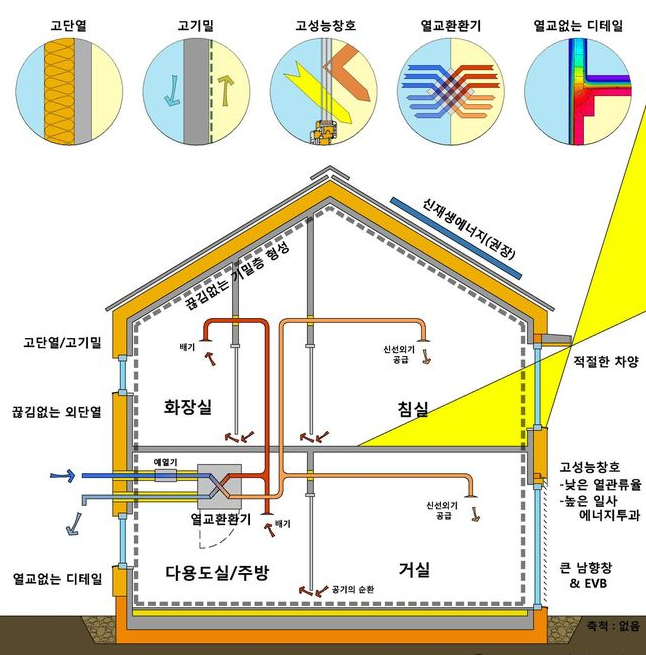

패시브하우스의 개념도 및 5대 핵심 요소
| 5대 핵심요소 | 핵심요소별 기능 |
|---|---|
| 고단열 | 열관류율을 극도로 낮춘 외단열 시스템 적용 |
| 고기밀 | 건물 틈새를 통한 누기 및 침기 차단 |
| 고성능창호 | - 낮은 열관류율과 높은 일사 에너지 투과 - 3중 유리(Low-E코팅) - 단열프레임 적용 - 열관류율 0.8W/㎡K 이하 |
| 열교환환기 | - 실내 오염공기 배출 시 열 회수 후 신선한 공기 전달 - 폐열 회수 효율 75%이상의 전열교환기 설치 - 환기 시 열손실 방지 |
| 열교 차단재 외부 차양 | - 모서리, 발코니 등 열교부위 단열재로 감싸서 차단 - 구조체 연결부위 열적 끊김 설계 - 외부 베네시안 블라인드 설치 하절기 일사 차단 |
3. 패시브하우스의 특징
장점
- 기존 건물대비 난방비용 절감 - 경제성
- 이산화탄소 배출량 감소 - 쾌적성
- 단열을 통한 방음효과 - 단열성
- 에너지 부하 저감 - 에너지 절감
- 기후변화에 대한 자발적 참여 - 환경성
단점
- 초기 공사비 과다
- 추가 공사에 따른 공기증가
- 전문적인 인력 필요 - 정밀한 기밀시공 및 단열시공
- 환경에 영향이 큼
- 공사 품질 확보에 난해
- 설계 제약 - 남향배치, 단순형태 권장
- 난방에너지요구량 : 15kWh/㎡·a 이하
- 1차에너지소요량 : 120kWh/㎡·a 이하
- 냉방, 난방, 조명, 급탕, 환기, 콘센트
- 기밀성능 : 50Pa 압력차 시간당 0.6회이하 환기
- 실내 쾌적성 : 겨울철 20℃이상 유지
- 고성능창호 : 열관류율 0.8W/㎡K 이하
- 열회수 환기장치 : 폐열 회수 효율 75% 이상
4. 패시브하우스의 요구성능
5. 패시브하우스 시공절차
패시브하우스 시공 절차
- 1사전검토에너지 성능 및 열교 취약부 사전 시뮬레이션
- 2골조 시공고정밀 철근콘크리트/목조 골조 구축
- 3외단열 공사연속성 확보 외단열 시스템 시공
- 4창호 공사고단열 3중 유리 및 전용 단열재 설치
- 5기밀 공사기밀 테이프·막으로 누기 완전 차단
- 6성능 테스트Blower Door 기밀성능 시험 검증
사전검토
- 에너지절약 설계기준 검토
- 결로방지 성능평가 검토
구조체 시공
- 콘크리트 타설 및 양생
- 평활도 확보
단열공사
- 외단열공법 원칙
- 단열재 간 틈새 및 열교 부위 밀실 시공
기밀공사
- 창호주위, 배관 관통부, 골조 접합부
- 기밀 테이프 및 방습지 시공
창호공사
- 단열바 및 기밀시공
- 창호주위 사춤 철저
성능테스트
- 기밀성능테스트
- T.A.B 수행
- T.A.B 수행
| 구분 | 패시브하우스 | 일반주택 |
|---|---|---|
| 난방에너지 | 15 kWh/㎡·a 이하 | 기준치 이상 소요 |
| 창호성능 | 3중 유리 (0.8 W/㎡K 이하) | 일반 복층 유리 |
| 환기방식 | 기계 환기 (폐열회수 75%↑) | 자연 환기 위주 |
| 기밀성능 | 고기밀 시공 필수 | 별도 기준 미비 |
| 초기비용 | 약 2~3% 상승 | 표준 공사비 |
6. 제로에너지건축물 ZEB
ZEB 의무화 확대
- 2025년 이후 1000㎡이상 민간건축물 의무 적용
- 1차 에너지 소요 150kWh/㎡·yr 미만
신재생에너지
- 태양광, 지열 등 신재생에너지 설비 설치
- 에너지 자립ㅇ률 제고 요구
- 패시브 하우스와 액티브 하우스 비교
7. 패시브 하우스와 액티브 하우스 비교
| 구분 | 패시브 하우스(Passive) | 액티브 하우스(Active) |
| 핵심원리 | 에너지 보존 | 에너지 생산 및 제어 |
| 주요기술 | 고단열, 고기밀, 고성능창호, 열교교환기, 열교차단재 | 태양광, 지열, 고효율 설비, BEMS |
| 에너지 목표 | 난방에너지 15 kWh/㎡·a 이하 | 에너지 자립률 향상 (ZEB 등급) |
| 설비 의존도 | 최소화(자연환기, 단순설비) | 높음(기계환기, 자동제어 등) |
| 유지관리 | 비교적 용이(외피 중심) | 지속적 관리 필요(장비수명) |
| 경제성 | 초기비용 높음, 유지비 절감 | 설비투자비 및 교체비용 발생 |
