요약페이스 맵핑

은

암반 터널 굴착 시 막장면에 드러나는 지질구조를 기록·분석하는 현장 조사

방법입니다.

주로

절리, 단층, 파쇄대

등의

불연속면을 위치, 방향, 간격별로 상세히 조사

하여,

굴착 후 지보계 선정과 터널 안정성 평가에 활용

합니다.

통상 굴착 직후 평면도나 전개도 형식으로 스케치하고, 필요 시 사진, 스캔, 3D 계측 등을 병행하며,

NATM 공법에서는

실제 지반 조건을 반영한 지보 설계 보완과 위험 예측에 결정적인 역할

을 합니다.

페이스 맵핑은

지질·지반 전문지식을 가진 숙련된 기술자가 담당

해야 하며, 부정확한 맵핑은 지보계 오류와 붕락 위험을 초래할 수 있기 때문에

현장에서는 터널 감리원이나 소장의 지휘 하에 경험자가 굴착 직후 신속히 조사하는 것이 매우 중요하다고 생각합니다.

페이스 맵핑이란?

  • 페이스 맵핑(Face Mapping) 은
  • 터널 굴착 작업 중 노출된 굴착면(Face)을 관찰하고,

암반의 지질 구조와 상태를 상세히 기록하는 작업을 말합니다.

  • 굴착이 진행되면서 새로 드러나는 절리, 단층, 파쇄대 등의 정보를
  • 지도처럼 기록하고 분석하여,

굴착 안정성 평가와 지보공 설계 보완 에 활용하는 아주 중요한 과정입니다.

왜 페이스 맵핑이 필요할까?

지반 상태의 실시간 확인

시공 전 조사와 실제 굴착 지반은 다를 수 있음.

현장에서 드러난 암반 상태를 즉시 파악하고 위험요소를 조기에 발견.

지보공 설계 최적화

실제 굴착면 상태를 반영하여 지보공(록볼트, 숏크리트 등) 설계를 수정·보완 가능.

위험 요소 조기 대응

불연속면 발달, 급격한 지질 변화, 약대(weak zone) 등을 조기에 인지해 붕락 사고 예방.

시공 이력 관리

나중에 문제가 발생했을 때 원인 분석과 대책 수립에 중요한 근거 자료가 됨.

페이스 맵핑 주요 조사 항목

  • 절리(Joint) 방향, 간격, 개방성
  • 단층대(Fault Zone) 유무
  • 파쇄대(Crush Zone) 분포
  • 암반 풍화 정도
  • 지하수 용출 여부 및 양상
  • 암반 품질 평가 (RQD, GSI 등)

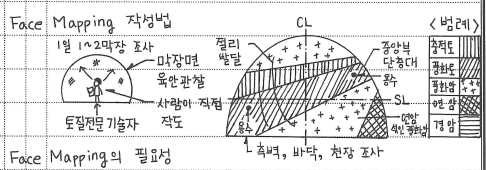

페이스 맵핑 방법

  • 굴착 직후 굴착면을 깨끗이 정리
  • 잔여 발파암, 토사 제거
  • 육안조사 및 간단한 측정 실시
  • 나침반, 클리노미터 등을 이용해 절리 방향과 경사 측정
  • 굴착면을 평면적으로 도식화
  • 절리군 별 방향성 표시
  • 주요 단층, 약대, 수맥 표시
  • 사진 촬영 및 기록 정리
  • 상황별 변화 관찰을 위해 지속적 기록
  • 결과 분석 및 지보공 보완 검토
  • 위험구간, 추가 보강 필요성 판단

페이스 맵핑과 사면 안정 평가

  • 페이스 맵핑을 통해
  • 굴착면에 존재하는 불연속면(절리, 단층 등)의 발달 상태를 분석하고,
  • 이로 인해 발생할 수 있는
  • 쐐기파괴(Wedge Failure)
  • 활주파괴(Sliding Failure)
  • 전도파괴(Toppling Failure)

등을 예측해 안정성 평가를 수행할 수 있습니다.

페이스 맵핑 시 주의사항

  • 굴착 직후 빠르게 조사할 것 (굴착면 노출 직후가 가장 정확)
  • 인위적 손상 없이 자연 상태를 기록할 것
  • 주요 구조선(절리군 등)의 지질학적 의미 파악할 것
  • 작업자의 안전 확보 후 조사할 것

마무리

  • 페이스 맵핑은 터널 굴착 현장에서
  • 지반 상태를 실시간으로 파악하고 ,
  • 지보공을 최적화하며 ,
  • 위험 요소를 조기에 관리하는

아주 중요한 실무 과정입니다.

  • 사전 지반조사에만 의존하는 것이 아니라,
  • 굴착이 진행되면서 생생한 정보를 확보하고 반영하는 것 ,

그것이 터널 공사의 안전과 품질을 지키는 핵심입니다.
