요약내진, 면진, 제진은 지진하중에 대한 구조물 대응 방식이며, 목적은 같지만 적용 방식에 차이가 있습니다.

첫째,

내진설계는

구조물 자체의 강도와 연성을 확보하여 지진력에 저항하는 방식

으로, 주요 부재의 단면을 키우거나 연성자세를 확보하는 가장 기본적인 방법입니다.

둘째,

면진설계

는

지반과 구조물 사이에 면진장치를 설치하여 지진력을 차단하거나 우회하는 방식

입니다. 고무받침(Lead Rubber Bearing) 등을 사용해 중요시설물에 적용됩니다.

셋째,

제진설계

는

구조물 내 제진장치(댐퍼 등)를 설치하여 진동 에너지를 흡수하고 분산시키는 방식

으로, TMD나 오일댐퍼를 활용해 진동을 줄입니다.

요약하면, 내진은 강하게 버티는 것, 면진은 지진을 피하는 것, 제진은 지진 에너지를 흡수하는 것이라고 정리할 수 있습니다.

내진, 면진, 제진이란?

지진은 구조물에 큰 피해를 줄 수 있기 때문에

구조물을 지진으로부터 보호하는 다양한 기술이 개발되었습니다.

그 중 대표적인 세 가지 방법이 내진, 면진, 제진 입니다.

지진 대응 구조 설계 방식 비교

내진 (Seismic Resistance)

  • 구조물 강성·강도 확보
  • 지진 하중에 직접 저항
  • 비교적 경제적·보편적 적용

면진 (Seismic Isolation)

  • 지반-구조물 절연 (면진받침)
  • 지진 에너지 전달 차단
  • 고유주기 장주기화(가속도 저감)

제진 (Seismic Damping)

  • 제진 댐퍼(감쇠장치) 설치
  • 진동 에너지 흡수·소산
  • 구조물 변위 및 손상 최소화

각각의 방법은 지진에 대응하는 방식이 다릅니다.

내진 (耐震, Earthquake Resistance)

"구조물 자체를 튼튼하게 만들어 지진에 견디게 하는 방법"입니다.
  • 구조물의 기둥, 보, 벽 등을 강하고 단단하게 설계하여,
  • 지진력이 직접 작용하더라도

구조물 자체가 파괴되지 않고 버틸 수 있도록 합니다.

● 핵심 특징

  • 구조물 자체의 강성(硬性)과 강도(强度)로 지진에 저항
  • 지진 발생 시 구조물이 흔들리지만 무너지지 않게 설계
  • 대표 적용 예: 고층 빌딩, 교량, 병원 등
  • 별도의 장치 없이 구조물 자체로 지진 대응 가능
  • 일반적인 건축물에 널리 적용
  • 강한 지진에서는 구조물이 손상될 가능성 있음
  • 반복 지진 시 피로 누적 위험 존재
  • 면진 (免震, Base Isolation)

● 장점

● 단점

"구조물과 지반 사이에 장치를 설치하여 지진 에너지를 차단하는 방법"입니다.

건물과 지반 사이에 고무받침(면진장치) 등을 설치해,

지진이 발생했을 때 지반의 흔들림이 건물로 직접 전달되지 않도록 합니다.

● 핵심 특징

  • 건물 하부에 면진장치 설치
  • 지반은 크게 흔들려도 건물은 상대적으로 덜 흔들림
  • 건물에 전달되는 지진 에너지를 대폭 감소
  • 큰 지진에도 건물 피해가 매우 적음
  • 건물 내부 시설, 설비 보호에도 유리
  • 설치 비용이 높음
  • 면진장치 유지·관리 필요
  • 병원, 데이터센터, 원자력 시설, 중요 관공서
  • 제진 (制震, Vibration Control)

● 장점

● 단점

● 대표 적용 예

"구조물 내에 장치를 설치하여 진동을 흡수하고 에너지를 소산시키는 방법"입니다.

건물 내부에 제진댐퍼(진동 흡수 장치) 등을 설치해,

지진이나 바람 등으로 인한 진동 에너지를 흡수하고 줄이는 방식입니다.

● 핵심 특징

  • 댐퍼 등 제진장치로 진동을 흡수 및 소산
  • 구조물의 흔들림과 변형을 감소시킴
  • 기존 건물에도 설치 가능
  • 반복되는 작은 진동(여진)에도 효과적
  • 장치 설치·관리 비용 추가
  • 대지진 시 면진보다는 효과가 제한적일 수 있음
  • 고층 빌딩, 타워형 구조물, 초고층 아파트

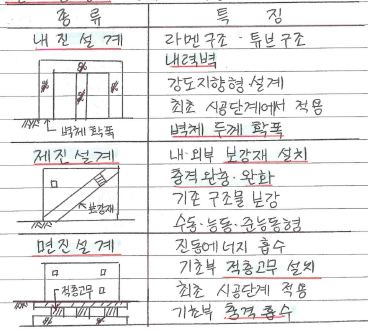

  • 내진, 면진, 제진 설계 개념 및 특징 비교

● 장점

● 단점

● 대표 적용 예

구분설명특징
내진구조물을 튼튼하게 해서 버팀강성·강도 확보
면진지반과 구조물 사이를 끊어 충격을 줄임지진 에너지 차단
제진구조물 내에 장치를 넣어 진동을 흡수에너지 소산

◆ 마무리

내진, 면진, 제진 은 각각 다른 방식으로 구조물을 지진으로부터 보호하는 기술입니다.

구조물의 중요성, 경제성, 위치 조건 등을 종합적으로 고려하여

적절한 방법을 선택하거나 조합해 적용하는 것이 중요합니다.

요즘에는 특히

"내진 + 제진" , "면진 + 제진" 같이

복합적으로 적용하는 사례도 늘어나고 있습니다.

지진에 대비한 건축 설계는

이제 선택이 아니라 필수입니다.
