애터버그의 한계(Atterberg Limits)

애터버그 한계 란, 흙의 함수비(물 함량) 변화에 따라 흙의 성질이 어떻게 달라지는지를 나타내는 지표들의 모음입니다. 마치 물이 온도에 따라 고체(얼음), 액체(물), 기체(수증기)로 변하는 것처럼, 흙도 물의 양에 따라 다른 상태를 보입니다. 애터버그 한계는 이러한 흙의 상태 변화를 구분하는 경계점, 즉 특정한 함수비 값들을 의미합니다.

스웨덴의 농업 과학자 알베르트 애터버그(Albert Atterberg)는 흙의 이러한 성질 변화를 체계적으로 연구하여 다음과 같은 네 가지 기본적인 흙의 상태와 그 경계가 되는 세 가지 한계를 정의했습니다.

1. 흙의 네 가지 상태:

고체 상태 (Solid State): 흙 속에 물이 매우 적은 상태입니다. 흙은 단단하고 부서지기 쉽습니다. 마치 아주 약간의 물기를 머금은 찰흙 덩어리처럼 형태 변화가 거의 없습니다.

반고체 상태 (Semi-Solid State): 물의 양이 조금 더 많아진 상태입니다. 흙은 여전히 단단하지만, 외부 힘을 가하면 약간의 부스러짐과 함께 형태 변화가 아주 조금 일어날 수 있습니다.

소성 상태 (Plastic State): 물의 양이 더 많아진 상태입니다. 흙은 부서지지 않고 원하는 모양으로 쉽게 변형시킬 수 있으며, 변형된 모양을 유지하는 성질(소성)을 가집니다. 마치 찰흙이나 점토처럼 길게 늘이거나 납작하게 만들 수 있습니다.

액체 상태 (Liquid State): 물의 양이 매우 많은 상태입니다. 흙은 마치 진흙이나 슬러리처럼 흐르는 성질(액성)을 보이며, 형태를 유지하지 못합니다.

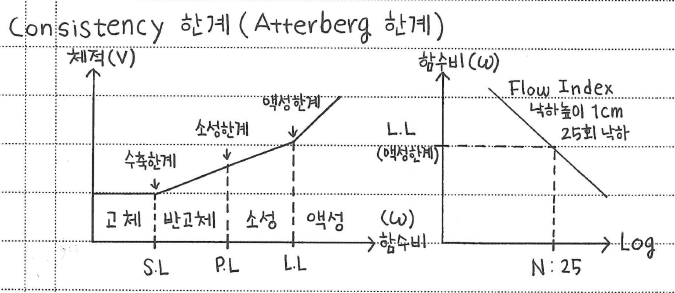

2. 애터버그의 세 가지 한계:

애터버그는 위 네 가지 상태를 구분하는 경계점의 함수비를 세 가지 한계로 정의했습니다.

수축 한계 (Shrinkage Limit, SL): 흙이 고체 상태에서 반고체 상태로 변하는 경계의 함수비입니다. 이 함수비 이하에서는 흙의 함수비가 줄어들어도 부피 변화가 거의 일어나지 않습니다. 흙이 최대한 수축했을 때의 함수비라고 생각하시면 됩니다.

소성 한계 (Plastic Limit, PL): 흙이 반고체 상태에서 소성 상태로 변하는 경계의 함수비입니다. 이 함수비 이상에서는 흙을 손으로 3mm 굵기의 실처럼 굴려도 부스러지지 않고 원하는 모양으로 만들 수 있습니다. 흙이 소성을 나타내기 시작하는 최소한의 함수비라고 생각하시면 됩니다.

액성 한계 (Liquid Limit, LL): 흙이 소성 상태에서 액체 상태로 변하는 경계의 함수비입니다. 이 함수비 이상에서는 흙이 매우 부드러워져서 외부 힘을 가하면 쉽게 흐르는 성질을 보입니다. 흙이 액체처럼 거동하기 시작하는 최소한의 함수비라고 생각하시면 됩니다.

요약하자면, 애터버그 한계는 흙 속에 있는 물의 양에 따라 흙이 단단한 고체처럼 행동하는지, 약간의 변형이 가능한 반고체처럼 행동하는지, 쉽게 모양을 만들 수 있는 소성체처럼 행동하는지, 아니면 액체처럼 흘러내리는지를 구분하는 기준이 되는 함수비 값들입니다.

애터버그 한계를 현장에서 어떻게 적용할까?

1. 토질 특성 분석

애터버그 한계를 통해 토양이 점토성 토양인지 모래성 토양인지 , 또는 그 중간형태인지 구분할 수 있습니다.. 이는 현장에서는 기초 설계 , 지반 안정성 , 배수 설계 등에 영향을 미칩니다.

액성한계가 높은 토양(점토) : 물에 의한 변형이 크므로 배수 시스템 을 잘 설계해야 하고, 기초 침하 나 지반의 안정성 을 체크해야 함

소성한계가 낮은 토양(모래) : 상대적으로 안정적이지만, 침하나 변형 이 적은 기초를 요구할 수 있음

2. 굴착 및 시공 공법 선택

액성한계가 높은 토양(LL>50%) : 현장에서 굴착 후 물빠짐 방지 를 위해 배수 공법을 강화하거나, 토양 개량 (예: 석회처리 등)을 고려할 수 있음

소성한계가 낮은 토양(PL<20%) : 점토성 토양보다는 시공이 용이 하지만, 물빠짐과 기초 안전성을 고려한 토질 보강 이 필요할 수 있음

3. 기초 설계 및 안정성

애터버그 한계를 통해 지반의 소성 이나 점착성 을 확인한 후, 이를 바탕으로 기초 설계 에 반영할 수 있습니다. 예를 들어, 액성한계가 높은 점토 는 지반 침하 나 액상화 의 위험이 있을 수 있기 때문에 말뚝 기초 , 파일 기초 와 같은 안정적인 기초 설계가 필요합니다.

액성한계가 높은 점토 토양 에서는 기초 설계 시 강화된 기초 를 고려해야 해합니다. 예를 들어, 파일 기초 나 말뚝 기초 를 선택할 수 있습니다.

4. 배수 및 수분 관리

현장에서는 배수 시스템 을 잘 설계하는 것이 중요합니다. 액성한계가 높은 토양 은 수분 변화에 민감 하고, 소성한계가 높은 토양 은 공기 중 수분 흡수 가 쉬워지기 때문에 배수 구조 를 추가하여 수분 변화를 최소화해야 합니다.
