◆ 사고 개요
- 사고일시 : 2023년 1월 3일 00:52경

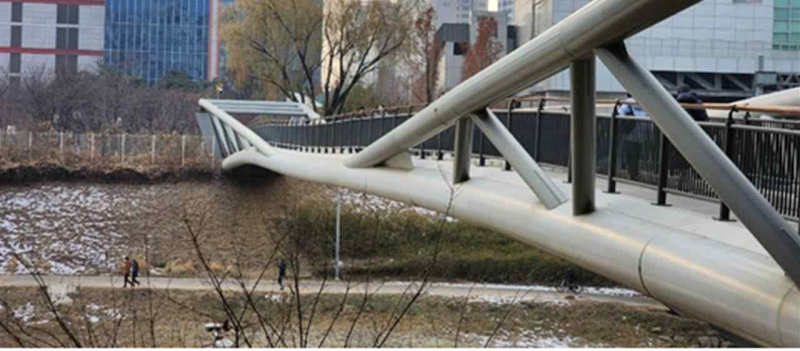

- 사고장소 : 서울 영등포구 도림 보도육교
- 사고형태 : 중앙부 약 3m 처짐 발생, 교대 정착부 및 받침장치 파손·이탈
- 피해현황 : 인명피해 없음 (심야시간 발생)
◆ 사고 원인 요약
붕괴 메커니즘
- 1과대 처짐 발생설계 예상 처짐량(239.3mm)의 약 1.8배인 445mm 처짐 발생
- 2수평 변위 누적수평 변위 증가로 받침 여유량 초과 → 받침 싸이드 블록 파단
- 3받침 강제 접촉수평 이동 제한 75mm 초과, 온도 변화와 처짐으로 받침 강제 접촉
- 4수평반력 증가낮은 아치 형상으로 아치효과 부족, 중앙부 지속 처짐 → 수평반력 증가
- 5연쇄 구조 붕괴A1 싸이드 블록 → A2 힌지 인장 파괴로 연쇄적 구조 붕괴 발생
1. 지속적 처짐과 수평 변위 누적
설계 시 예상된 처짐량(239.3mm)보다 약 1.8배 큰 445mm 의 처짐이 발생
수평 변위 증가로 받침 여유량 초과 → 받침 싸이드 블록 파단
2. 받침장치 파손
- 기존 탄성받침 → 포트받침으로 교체 (2017년)
- 수평 이동 제한 75mm 초과 → 온도 변화 + 처짐으로 받침 강제 접촉
- 볼트 파단은 피로가 아닌 단시간 내 파괴 형태
3. 구조 해석상 붕괴 메커니즘
- 낮은 아치 형상으로 인해 아치효과가 충분하지 않음
- 중앙부 지속 처짐 → 수평반력 증가
- A1 싸이드 블록 → A2 힌지 인장 파괴로 연쇄적 구조 붕괴 발생
◆ 구조적 취약점
구조 부위별 취약점 요약
| 항목 | 문제점 요약 |
|---|---|
| 받침장치 | 온도 변화와 처짐 복합작용으로 수평 이동 초과, 파단 발생 |
| 힌지 앵커볼트 | 인장력에 의해 뽑힘·절단 발생 |
| 주거더 | 국부좌굴, 도장 박리 등 발견되었으나 주요 구조결함은 없음 |
| 교대 및 기초 | 일부 기초 이탈 및 휨인장파괴, 배면 균열 발생 |
◆ 재발 방지대책 제안 (요약)
- 받침장치 여유량 확대: 온도변화와 처짐을 고려한 여유설계 필요
- 정기 계측 모니터링 강화 : 처짐, 수평변위 등 실시간 계측 필요
- 아치형 구조 설계시 주의 : 낮은 라이즈비 구조는 추가적 안정성 검토 필요
- 긴급 민원 대응 시스템 개선: 신고 → 확인 → 대응까지 빠른 체계 마련
