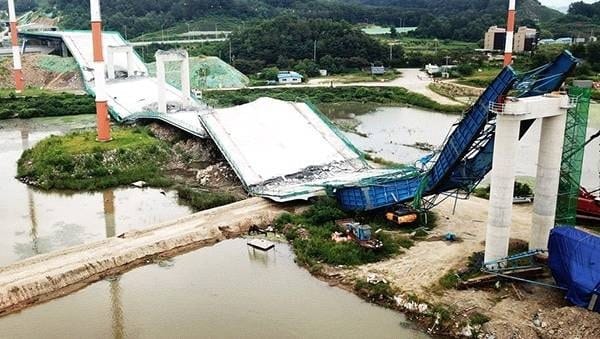

요약PSC 박스 거더 붕괴사고(ILM공법 적용)
  • 사고유형 : PSC 박스 거더 붕괴
  • 피하사항 : 인명피해 없음. 차량 등 파손, 박스거더 및 교각 붕괴

사고원인 :

(1) P16 지점부(2~3 SEG 접합부 인접)에서 거더의 전단파괴

  • - 전단파괴 원인 : 지점부에 다이아프램 미설치 상태로 압출
  • - 전단파괴로 인한 사인장균열 발생되었으나 소극적 조치로 대처

(2) P15 ~ P16사이의 1~2 SEG 접합부에서 정모멘트에 의한 휨파괴 및 붕괴

  • - 연속텐던용 덕트 2열 3층으로 6개가 속이 빈 상태로 배치
  • - 접합부 인접부위 접합면처리 미흡 및 시공이음부 처리 불량

(3) P17 지점부(4~5 SEG 접합부 인접)에서 거더의 전단파괴 및 낙교

(4) P16 교각의 붕괴

(5) P18 지점부(6~7 SEG 접합부 인접)에서 거더의 전단파괴 및 낙교

(6) P19 지점부에서 거더의 부분적 휨파괴

(7) P17, P18, P19, P20, P21 교각의 심각한 손상 및 변위 발생

상세 내용은 첨부자료 검토바랍니다.
