초고층 건축물의 풍하중, 지진하중 대응방안을 설계, 시공 측면에서 설명하시오.
Ⅰ. 개요

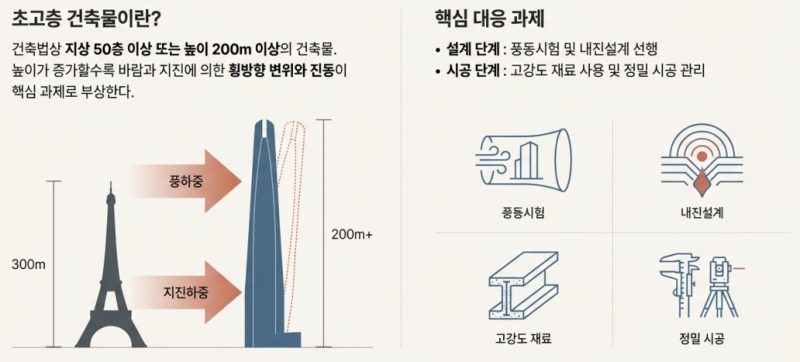

초고층 건축물은 건축법상 지상 50층 이상, 높이 200m 이상 인 건물을 말하며, 높이가 증가함에 따라 지진 및 바람에 의한 횡방향 변위와 진동 에 대응하는 것이 시공계획의 핵심입니다.
이러한 횡하중(풍하중, 지진하중)에 대응하기 위해서는 기획 단계부터 풍동시험 및 내진설계 가 선행되어야 하며, 시공 단계에서는 고강도 재료 사용 및 정밀한 시공 관리가 수반되어야 합니다.
Ⅱ. 설계 측면의 대응방안
1. 구조 시스템의 최적화

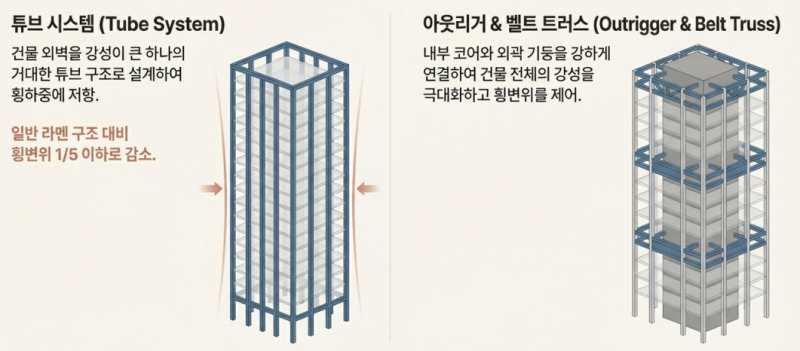

튜브 시스템(Tube System): 외벽을 강성 구체로 설계, 라멘 구조 대비 횡변위 1/5 감소
아웃리거 및 벨트 트러스(Outrigger & Belt Truss): 코어와 외곽 기둥을 연결하여 건물의 전체 강성 증대

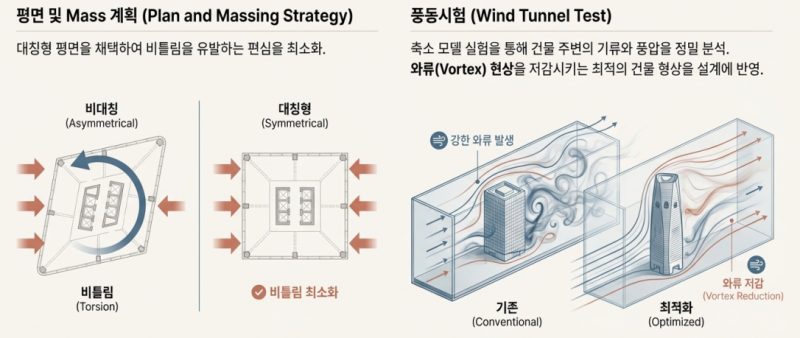

평면 및 Mass 계획: 대칭형 평면 및 와류(Vortex) 현상 저감

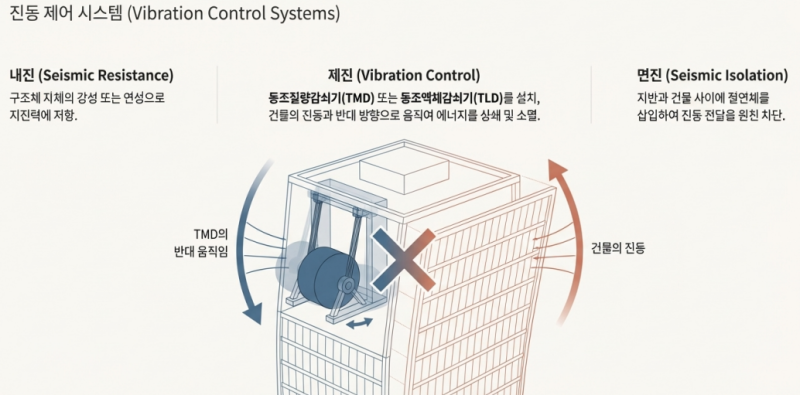

2. 진동 제어 시스템 (내진, 제진, 면진)
- 내진구조: 강성 및 연성 확보를 통한 에너지 흡수
- 제진구조: 동조질량감쇠기(TMD)나 동조액체감쇠기(TLD) 장치로 진동에너지 상쇄
- 면진구조: 건물과 지반 사이에 절연체(고무 등)로 진동 차단
3. 풍동시험 및 시뮬레이션
- 풍동시험(Wind Tunnel Test): 건물 주변의 기류와 풍압 파악
- BIM 활용: 3D 시뮬레이션으로 설계 오류 사전 검토
Ⅲ. 시공 측면의 대응방안
1. 고성능·고강도 재료의 사용

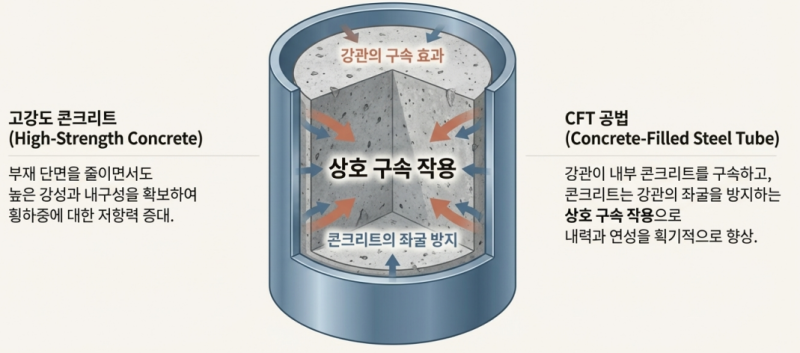

고강도 콘크리트: 부재 단면을 축소하면서도 높은 강성과 내구성을 확보하여 횡하중에 대한 저항력을 높입니다.
CFT(콘크리트 채움 강관) 공법: 강관이 콘크리트를 구속하는 상호 구속 작용을 통해 내력과 연성을 획기적으로 향상시킵니다.
2. 시공 정밀도 확보 및 변위 관리

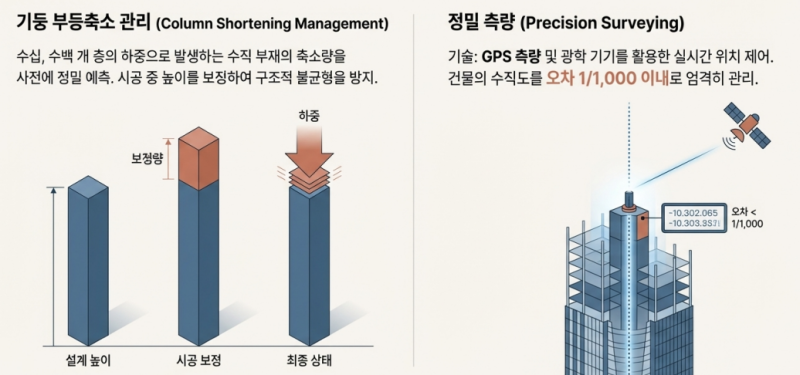

기둥 부등축소(Column Shortening) 관리: 고층화에 따른 수직 부재의 축소 변위를 사전에 예측하고 시공 중 보정하여 구조적 불균형을 방지합니다.
정밀 측량: GPS 측량 및 광학 기기를 활용하여 건물의 수직도를 엄격히 관리(오차 1/1,000 이내)합니다.
3. 접합부 시공 품질 강화

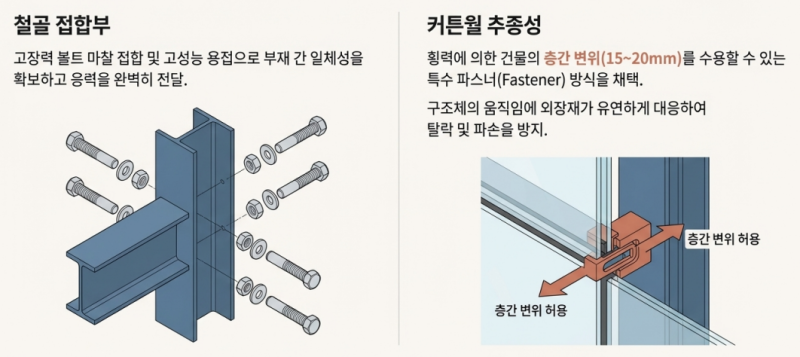

철골 접합: 고장력 볼트 마찰 접합 및 고성능 용접을 통해 부재 간의 일체성을 확보하고 응력 전달을 확실히 합니다.
커튼월 추종성: 횡력에 의한 건물의 층간 변위(15~20mm)를 수용할 수 있는 파스너(Fastener) 방식을 채택하여 외장재 탈락을 방지합니다.

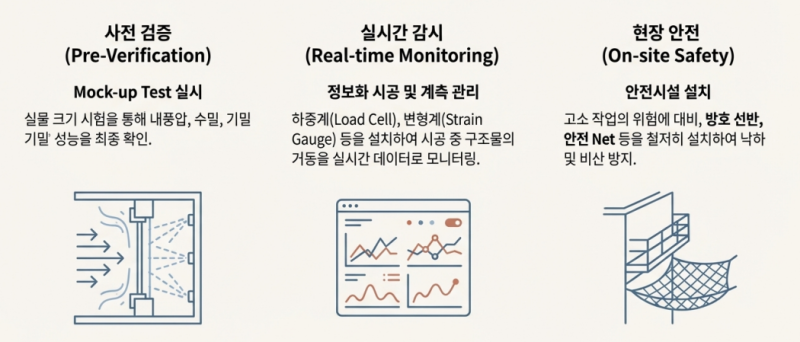

Ⅳ. 시공 시 품질 및 안전관리
Mock-up Test 실시: 실제 시공 전 실물대 시험을 통해 내풍압, 수밀, 기밀 성능을 최종 확인합니다.
안전시설 설치: 고소 작업에 따른 낙하 및 비산 방지를 위해 방호 선반, 안전 Net 등을 철저히 설치합니다.
계측 관리: 시공 중 하중계(Load Cell), 변형계(Strain Gauge) 등을 통해 구조물의 거동을 실시간 모니터링하는 정보화 시공을 수행합니다.
Ⅴ. 결론
초고층 건축물은 외부 환경 변화와 횡하중에 매우 민감하므로, 설계 단계의 첨단 구조 해석 과 시공 단계의 고정밀 품질 관리 가 유기적으로 결합되어야 합니다. 특히 신공법(CFT, Core 선행공법 등)의 적극적인 도입과 로봇화·자동화 기술을 통한 시공 효율성 향상이 초고층 건축의 안전성과 경제성을 확보하는 핵심 과제입니다.
